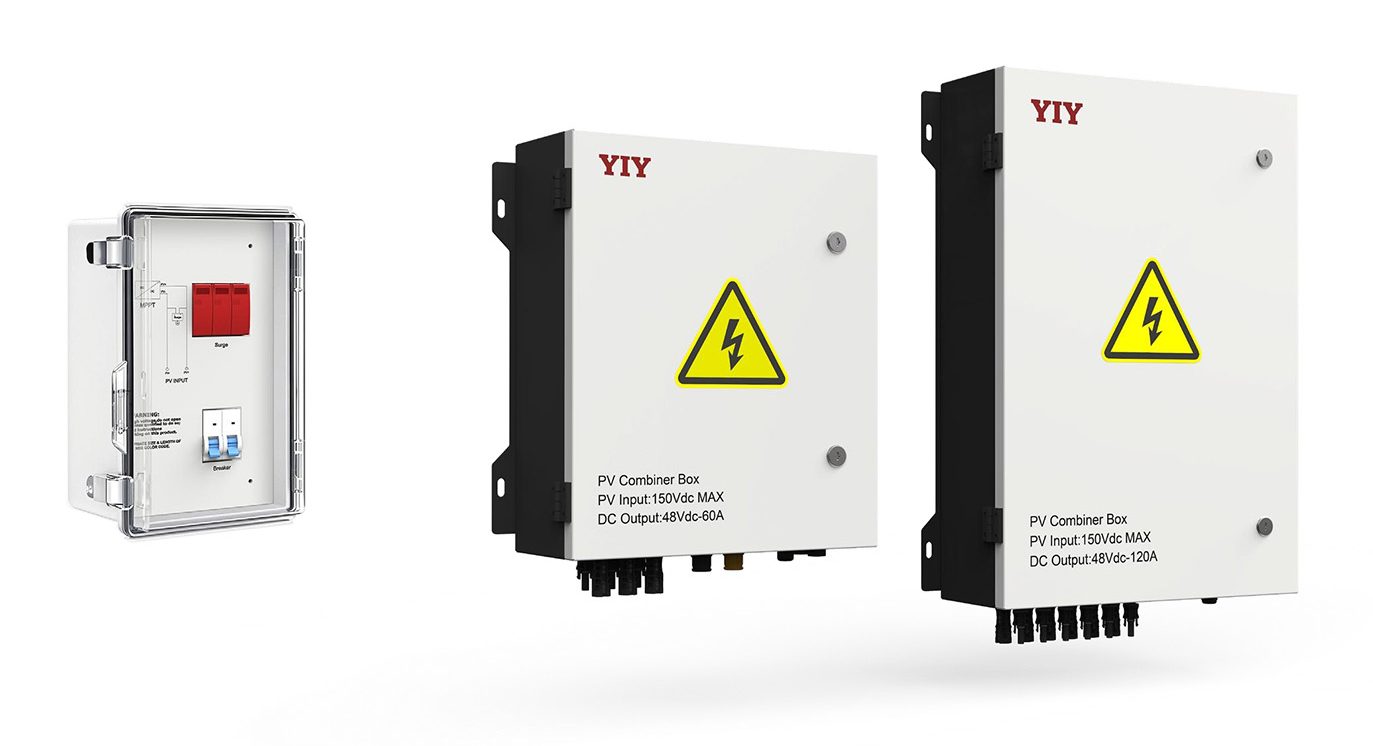

光伏汇流箱
内置MPPT
· 产品特性
- IP65防护等级，可安装在室外。
- 集成MPPT功能。
- 系统电压48 VDC。
- 光伏输入数:2串和3串和6串。
- 防逆流保护。
- 反向连接保护。
· 产品尺寸

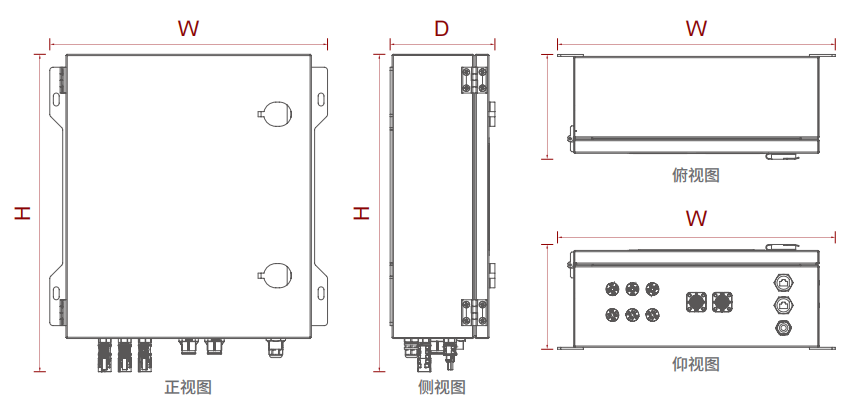

尺寸三视图：正视图 / 侧视图 / 俯视图 / 仰视图（标注 W / D / H）
| 型号 | 尺寸(W*D*H)(mm) |
|---|---|
| 20A | 280*190*140 |
| 40A | 390*360*140 |
| 60A | 430*163*492 |
| 120A | 520*163*778 |
YIY
光伏汇流箱系列 »»
· 技术参数
光伏汇流箱
| 型号 | 20A | 40A | 60A | 120A |
|---|---|---|---|---|
| 额定系统电压 | 48 VDC | |||
| 最大电池电流 | 20 Amp | 40 Amp | 60 Amp | 120 Amp |
| 最大光伏输入电压 | 100V | 150V | ||
| 光伏组MPPT电压范围 | 30-100VDC | (电池电压+5V)~115VDC | ||
| 最大输入功率 | 1000 Watt | 2000 Watt | 3200 Watt | 6400 Watt |
| 保护 | 光伏高压断开；光伏高压恢复；电池高压断开；电池高压恢复；高温断开；高温恢复。 | |||
| 充电算法 | 3步法 | |||
| 充电阶段 | 快充、均充、浮充 | |||
| 充电设定值 | 均充阶段/浮充阶段 | |||
| 湿电池 | 58.4V/54V | |||
| AGM/胶体电池(默认)/定制 | 56.4V/54V | |||
| 电池高压保护点 | 60V | |||
| 电池高压保护恢复点 | 58V | |||
| 电池低压保护点 | 34V | |||
| 电池低压保护恢复点 | 36V | |||
| 光伏输入数 | 2路 | 2路*2 | 3路 | 6路 |
| 直流输出数 | 1(支出定制输出数量) | |||
| 保护等级 | IP65 | |||
| 应用 | 太阳能光伏系统/储能系统 | |||
| DC保险 | / | 250VDC 50A | ||
| 直流输入端子 | PV MC4端子 IP65 | |||
| 过流保护 | 有 | |||
| 短路保护 | 有 | |||
| 浪涌保护 | 有 | |||

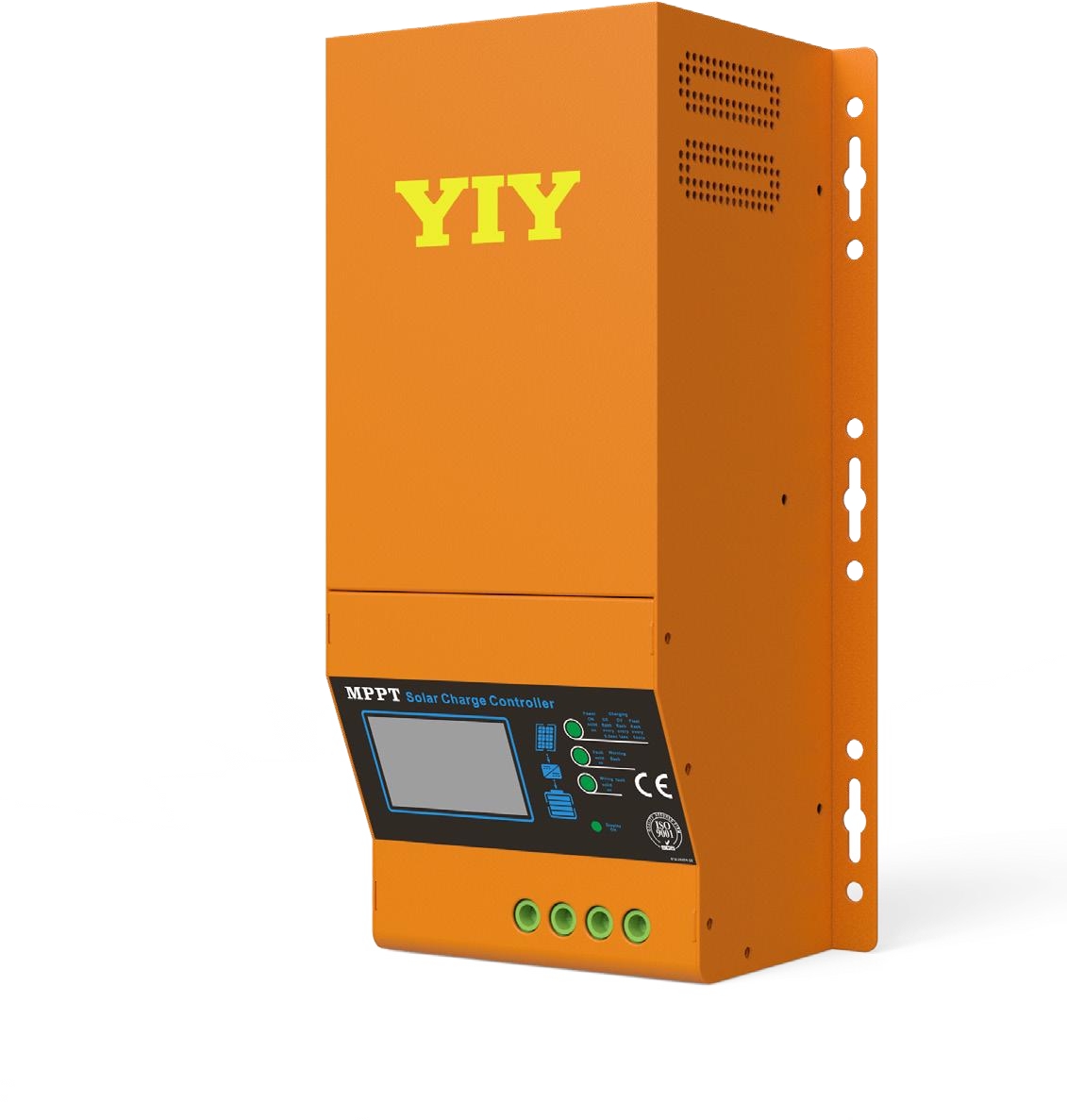

MPPT SCM4860
MPPT太阳能充电器和放电控制器
· 产品特性
- 智能最大功率点追踪技术，可增加25%~30%的效率。
- 兼容12V、24V或48V的光伏系统。
- 三段式充电，优化电池性能。
- 最大充电电流可达60A。
- 最大效率达98%。
- 电池温度传感器（BTS）自动提供温度补偿。
- 自动检测电池电压。
- 支持多种铅酸电池，包括湿电池、AGM电池、Gel胶电池和磷酸铁锂电池。
· 产品尺寸

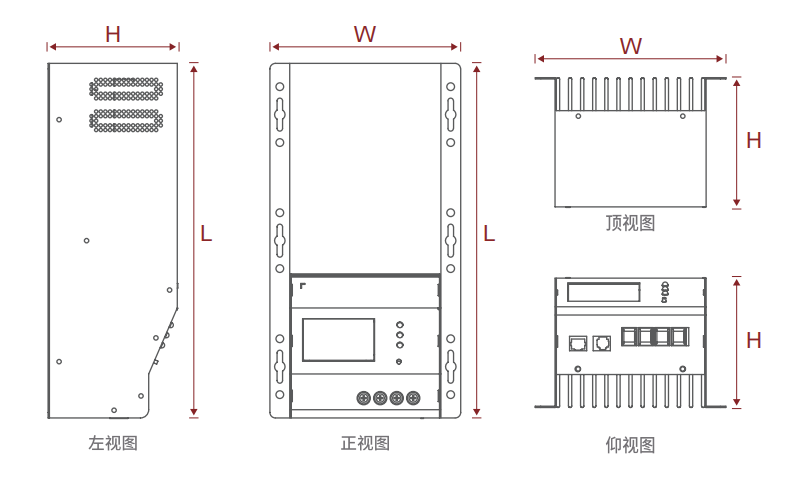

尺寸三视图：左视图 / 正视图 / 仰视图 / 顶视图（标注 L / W / H）
| 型号 | 尺寸(L*W*H)(mm) |
|---|---|
| MPPT 3KW | 322*173*118 |
YIY
MPPT系列 »»

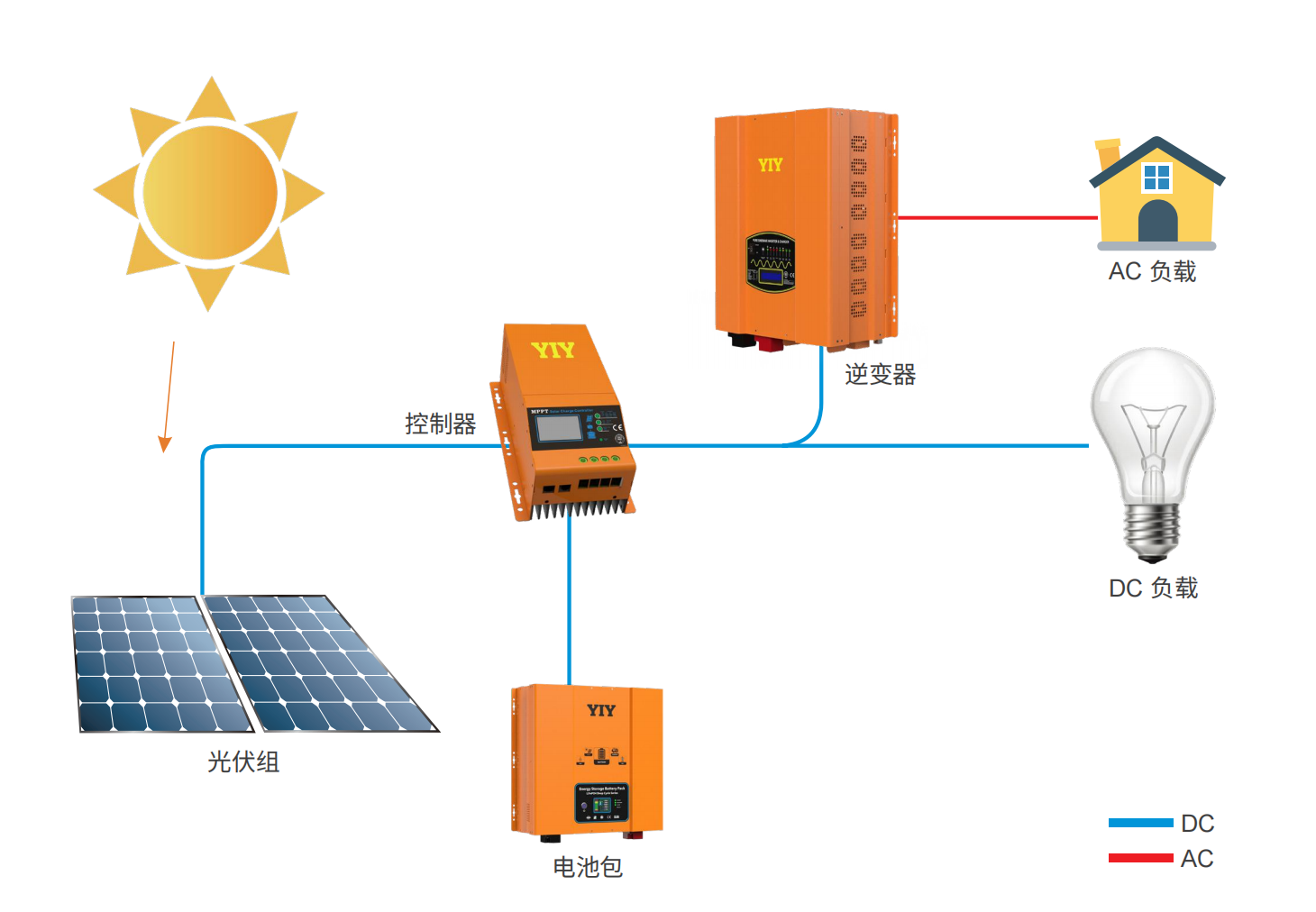

· 系统工作原理
· 技术参数
MPPT太阳能充放电控制器
| 型号 | 3KW | 充电设置点 | 均充阶段 | 浮充阶段 |
|---|---|---|---|---|
| 额定电压 | 12,24,or 48 VDC (自动检测) |
富湿式电池 | 14.6/29.2/58.4Vdc | 13.5/27/54Vdc |
| 最大电池电流 | 60 Amps | AGM/凝胶电池(默认) | 14.1/28.2/56.4Vdc | 13.5/27/54Vdc |
| 最大光伏输入电压 | 145Vdc | 过充电电压 | 15Vdc/30Vdc/60Vdc | — |
| 光伏阵列电压范围 | (电池电压+5)~115Vdc | 过充恢复电压 | 14.5Vdc/29Vdc/58Vdc | — |
| 最大输入功率 | 12 Volt-800 Watts 24 Volt-1600 Watts 48 Volt-3200 Watts |
电池故障电压 | 8.5Vdc/17Vdc/34Vdc | — |
| 瞬态浪涌保护 | 4500 Watts / port | 电池故障恢复电压 | 9Vdc / 18Vdc / 36Vdc | — |
| 温度补偿系数 | Volt-5 mV/℃/ cell (25℃ ref.) |
机械和环境 | 产品尺寸(W*H*D mm) | 322*173*118 |
| 温度补偿 | 0℃ to +50℃ | 产品重量(Kg) | 4.8 | — |
| 充电阶段 | 快充、均充、浮充 | 外壳 | IP31(室内和通风) | — |

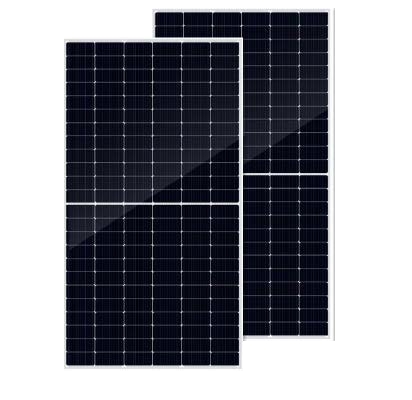

685W-730W 太阳能板
单晶太阳能板
· 产品特性
- 更高功率输出
- 多主栅技术
- 优异的PID抗衰减性能
- 出色的弱光发电性能
- 卓越的耐受性能，适应极端环境
- EL全面检测
· 技术参数
产品规格(BNPI*)
| 额定功率(Wp) | 758.9 | 764.7 | 769.3 | 774.8 | 780.6 | 785.7 | 791.6 | 797.1 | 802.6 | 808.6 |
| 开路电压Voc(V) | 47.90 | 48.10 | 48.50 | 48.80 | 49.00 | 49.20 | 49.40 | 49.60 | 49.80 | 50.00 |
| 短路电流Isc(A) | 20.06 | 20.11 | 20.15 | 20.19 | 20.24 | 20.28 | 20.33 | 20.37 | 20.41 | 20.46 |
| 最大功率电压Vmp(V) | 40.10 | 40.30 | 40.50 | 40.70 | 40.90 | 41.10 | 41.30 | 41.50 | 41.70 | 41.90 |
| 最大功率电流Imp(A) | 18.93 | 18.98 | 19.00 | 19.04 | 19.09 | 19.12 | 19.17 | 19.21 | 19.25 | 19.30 |
| 功率公差 | 0~+3% | |||||||||
| 工作温度范围 | -40℃~85℃ | |||||||||
| *BNPI: 测试条件为正面辐照度1000W/m²，背面辐照度135W/m²，电池温度25℃，AM=1.5 | ||||||||||

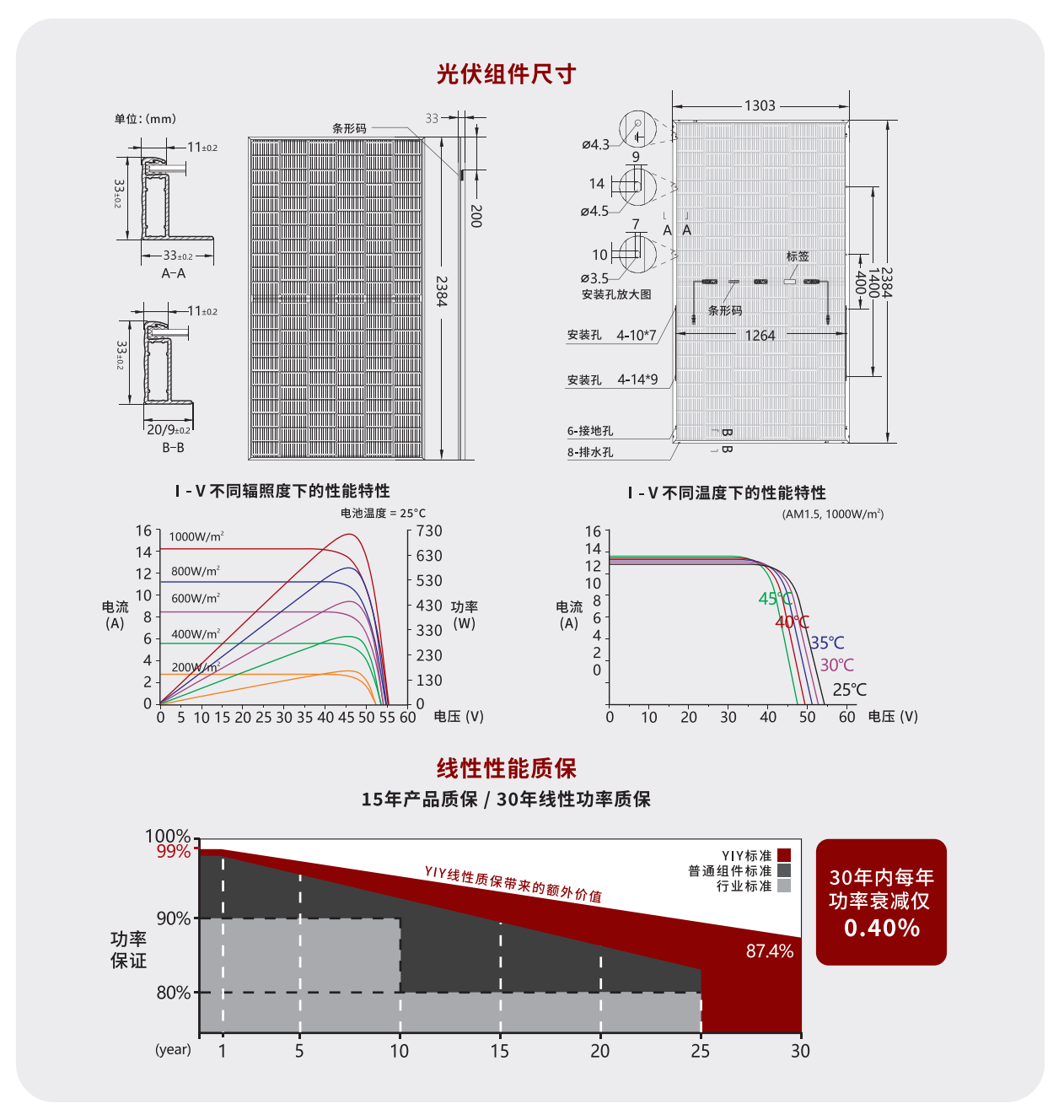

光伏组件尺寸
15年产品质保 / 30年线性功率质保
30年内每年功率衰减仅0.40%
电气特性(STC*)
| 额定功率(Wp) | 685 | 690 | 695 | 700 | 705 | 710 | 715 | 720 | 725 | 730 |
| 开路电压Voc(V) | 47.70 | 47.90 | 48.30 | 48.60 | 48.80 | 49.00 | 49.20 | 49.40 | 49.60 | 49.80 |
| 短路电流Isc(A) | 18.21 | 18.25 | 18.28 | 18.32 | 18.36 | 18.40 | 18.44 | 18.48 | 18.52 | 18.56 |
| 最大功率电压Vmp(V) | 39.90 | 40.10 | 40.30 | 40.50 | 40.70 | 40.90 | 41.10 | 41.30 | 41.50 | 41.70 |
| 最大功率电流Imp(A) | 17.19 | 17.23 | 17.25 | 17.29 | 17.33 | 17.36 | 17.40 | 17.44 | 17.48 | 17.52 |
| 组件效率(%) | 22.05 | 22.21 | 22.37 | 22.53 | 22.70 | 22.86 | 23.02 | 23.18 | 23.34 | 23.50 |
| 最大系统电压 | 1500V DC | |||||||||
| 熔断器额定电流(A) | 30 | |||||||||
| 功率温度系数(Pmax) | -0.30%/℃ | |||||||||
| 短路电流温度系数(Isc) | 0.046%/℃ | |||||||||
| 开路电压温度系数(Voc) | -0.25%/℃ | |||||||||
| 参考双面系数 | ΦIsc=80%±10%,ΦVoc=100%±3%,ΦPmax=80%±10% | |||||||||
| *STC:标准测试条件为辐照度1000W/m²，组件温度25℃，AM=1.5 | ||||||||||
机械特性
| 参数 | 规格 |
|---|---|
| 电池片数量 | 132pcs |
| 电池片类型 | N-TOPCon Mono |
| 玻璃厚度(mm) | 2.0 |
| 边框类型 | 阳极氧化铝合金 |
| 组件尺寸(mm) | 2384×1303×33 |
| 重量(kg) | 37.5 |
| 接线盒 | IP68,1500V DC,内置3个二极管 |
| 电缆/连接器 | 4.0mm²电缆，兼容MC4接头 |
| 电缆长度 | +350mm/-250mm电缆长度(含接头，可定制) |
包装配置
| 参数 | 规格 |
|---|---|
| 组件高度(mm) | 33 |
| 每托组件数量 | 33 |
| 包装箱尺寸(l×w×h)(mm) | 1326×1140×2515 |
| 包装箱毛重(kg) | 1280 |
| 每40英尺高柜(HQ)可装组件数量 | 594 |
| 每40英尺高柜(HQ)托盘数量 | 18 |
