技术白皮书
SWR 系列

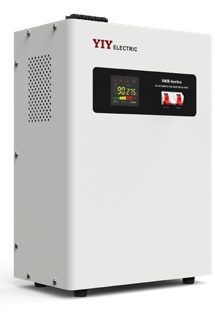

继电器式全自动稳压器
45V 极限低压启动 · 发电机工况专属适配 · 500VA–30KVA 单相
ABSTRACT
摘 要
SWR 系列为弱电网工况定制型继电器式交流自动稳压器，提供两套输入规格版本：45V–280V 极限超低压版、90V–280V 常规低压版，输出稳定 220V±10%，支持 50Hz/60Hz 全球电网自适应，内置发电机专用稳压适配算法。
产品针对非洲、中东、中亚电压剧烈波动、停电频繁、柴油/汽油发电机大规模使用的应用环境开发，解决普通稳压器低压无法启动、发电机工况频繁保护跳闸、浪涌冲击易烧毁等行业痛点，为家庭用电、商铺办公、野外工地、光伏离网配套提供高可靠、高性价比的末端电压治理解决方案。
本白皮书完整阐述 SWR 系列设计理念、工作原理、硬件架构、核心算法、可靠性设计、整机参数、测试验证、应用场景与选型指南。
CHAPTER 01
01项目研发背景与行业痛点
1.1 海外弱电网现状
市电波动剧烈
市电波动范围 40V–285V，线路老化、长距离输电压降大。
长期低压运行
偏远农村、矿区电压长期低于 90V，家电无法正常启动。
停电常态化
大量用户依靠柴油发电机作为备用电源。
发电机工况恶劣
输出电压波形畸变大、跳变剧烈，普通稳压器易误保护、反复启停、线圈烧毁。
1.2 市面同类产品主要缺陷
低压无法启动
常规国产出口稳压器最低启动电压 ≥100V，低于 100V 直接停机无输出，无法适配极端低压村镇。
无发电机适配逻辑
电压快速跳变时继电器频繁切换，产生电弧、触点烧蚀，整机寿命大幅缩短。
保护逻辑简单
仅基础过压欠压保护，缺少浪涌抑制、延时启动、故障重试逻辑。
器件与制式短板
铁芯偏薄、铝线绕组高温温升超标；未做 50/60Hz 自动识别，跨区域需手动改硬件。
1.3 SWR 系列研发目标
超低压启动
45V
极低输入电压下正常启动稳压，填补 45–90V 区间市场空白
发电机适配
专用算法
发电机工况专用滤波与调压算法，抑制剧烈电压震荡
高温多尘环境
-10℃ ~ +55℃
纯铜绕组变压器、强化散热风道
频率自适应
50/60Hz
自动识别免硬件改动，一套机型适配全球单相电网
完整安全保护
7 重
多级安全保护，降低终端设备烧毁风险
功率覆盖
500VA – 30KVA
单相全功率段覆盖，兼顾家用与小微工商业
CHAPTER 02
02产品总体设计架构
SWR 系列整体分为五大单元模块，各司其职，共同构成完整的闭环稳压控制系统。
电压采样单元
高精度隔离电压采样电路，实时采集输入侧、输出侧交流电压。
主控 MCU 控制单元
核心运算处理单元，内置稳压调节逻辑、发电机识别算法、全套保护逻辑。
调压执行单元
多档位自耦调压变压器 + 功率继电器阵列，实现档位切换电压补偿。
驱动与保护单元
继电器驱动回路、浪涌吸收回路、电流采样回路、温度检测回路。
人机交互单元
LED 数码显示屏，实时显示输入电压、输出电压、故障代码、工作状态。
整机控制逻辑
电压采样 → MCU 运算判断 → 输出驱动指令 → 继电器档位切换 → 输出电压闭环反馈修正。
CHAPTER 03
03稳压系统工作原理
SWR 属于继电器抽头调压式交流稳压器，依靠自耦变压器多绕组抽头档位切换实现电压升降补偿，闭环稳压流程如下：
实时采样
采样电路实时采集输入端交流电压，传输至主控芯片。
差值运算
MCU 将实测电压与目标输出电压 220V 进行差值运算。
驱动档位
根据电压差值输出驱动信号，接通对应调压档位继电器。
电压补偿
通过自耦变压器绕组匝数改变，对输入电压升压或降压补偿。
闭环微调
输出侧再次采样反馈 MCU，动态微调档位，稳定在 220V±10%。
调压响应
0.2–0.5s
单档位切换响应时间
防抖设计
动态防抖
电压剧烈波动时设置防抖延时，避免继电器高频来回跳档
触点保护
长寿命
防抖延时保护触点寿命，降低维护频次
CHAPTER 04
04核心创新技术说明
4.1 45V–280V 超宽电压启动稳压技术
重新优化自耦变压器绕组匝数配比，加大低压段升压补偿绕组容量，在输入低至 45V 条件下，依然可以升压输出合格 220V 电压；常规版本型号输入区间 90V–280V，兼顾成本与常规低压国家使用需求。
4.2 发电机工况专属适配算法（核心差异化技术）
针对柴油发电机输出电压无序跳变、波形畸变问题，MCU 内置专用滤波算法：
滑动平均滤波
增加电压采样滑动平均滤波，过滤发电机瞬时尖峰、瞬时低谷。
动态防抖延时
电压短时来回波动时，锁定当前档位不频繁切换。
自动降速调压
电压剧烈震荡时自动降低调压响应速度，减少继电器通断次数。
3–5 秒延时输出
上电软启动延时输出，避免发电机刚启动时电压冲击损坏后端家电。
4.3 50Hz/60Hz 频率自动识别技术
上电自动检测电网频率，50Hz/60Hz 自适应匹配控制参数，无需更改硬件跳线，同一型号产品可直接销往非洲、中东、美洲不同制式国家，减少 SKU 库存压力。
4.4 自适应负载识别技术
实时监测输出电流，轻载状态下优化调压策略，降低整机自身损耗；重载状态下延长继电器吸合间隔，防止大电流下切换产生电弧烧蚀触点。
CHAPTER 05
05硬件结构与关键器件选型
5.1 主变压器
- 铁芯：高导磁冷轧硅钢片，低磁损设计
- 绕组：全纯铜漆包绕组，相比铝线绕组温升降低 20% 以上，耐长期高温运行
- 绝缘等级：B 级绝缘，耐温 130℃
5.2 功率继电器
选用大功率银合金触点继电器，耐冲击电流，抑制切换电弧；每一档位独立继电器驱动，分区调压，降低单只器件负荷。
5.3 PCB 控制板
双面 FR-4 玻纤板材，加大铜箔载流面积；关键电源回路增加 TVS 瞬态抑制二极管，吸收电网浪涌；全部电容电阻选用宽温工业级器件，适应 -10℃~+55℃ 环境。
5.4 整机结构散热设计
自然风冷
箱体多面镂空对流散热孔，无需散热风扇，降低故障率。
预留双风扇位
10KVA–30KVA 机型预留双风扇散热位，高温环境下强制散热。
分区布局
变压器与电路板分区布局，减少热量传导至控制主板。
钣金加厚
防尘防磕碰，适合乡镇商铺简易安装环境。
CHAPTER 06
06全维度安全保护体系
SWR 集成 7 重综合安全保护机制，故障时切断输出并显示故障代码，保障后端家电设备安全。
输入欠压保护
超低压版 ＜43V 停机保护；常规版 ＜87V 停机保护；电压恢复后自动重试。
输入过压保护
＞285V 切断输出，高压预警。
输出过载保护
超过额定负载 110% 延时保护；超过 150% 瞬时快速保护。
输出短路保护
后端发生短路立即切断输出，防止变压器烧毁。
整机超温保护
变压器温度超过 115℃ 停机降温，温度回落自动恢复。
上电延时保护
上电 3–5 秒延时输出，抑制启动冲击电流。
浪涌吸收保护
内置压敏电阻 + TVS 组合，吸收雷击、电网瞬时浪涌。
故障代码提示
数码管显示对应故障代码，便于代理商、终端用户快速排查故障。
CHAPTER 07
07整机电气技术规格参数
| 项目 | SWR-A（极限超低压版） | SWR-B（常规低压版） |
|---|---|---|
| 额定功率 | 500VA–30KVA | 500VA–30KVA |
| 输入电压 | AC 45V–280V | AC 90V–280V |
| 额定输出电压 | AC 220V | AC 220V |
| 稳压精度 | ±10% | ±10% |
| 适用频率 | 50Hz/60Hz 自动识别 | 50Hz/60Hz 自动识别 |
| 调压方式 | 继电器多档位抽头调压 | 继电器多档位抽头调压 |
| 整机效率 | ≥97% | ≥97% |
| 响应时间 | 0.2–0.5s（单档调节） | 0.2–0.5s（单档调节） |
| 延时输出时间 | 3–5s 可调 | 3–5s 可调 |
| 工作环境温度 | -10℃～+55℃ | -10℃～+55℃ |
| 相对湿度 | ＜90%（无凝露） | ＜90%（无凝露） |
| 冷却方式 | 自然风冷（大功率强制风冷） | 自然风冷（大功率强制风冷） |
| 显示方式 | LED 数码管，输入/输出电压双显示 | LED 数码管，输入/输出电压双显示 |
| 保护功能 | 欠压、过压、过载、短路、超温、延时、浪涌 | 欠压、过压、过载、短路、超温、延时、浪涌 |
| 绝缘耐压 | AC2000V/1min 无击穿 | AC2000V/1min 无击穿 |
CHAPTER 08
08可靠性与环境适应性测试
所有机型出厂前 100% 全检，型式试验项目如下：
宽压老化测试
45V–280V 循环电压连续 8 小时带载老化。
高低温循环测试
-10℃～+55℃ 循环温度带载运行。
发电机模拟工况测试
发电机模拟电源，电压 45–270V 随机跳变连续 48h 运行测试。
耐久性寿命测试
继电器档位循环切换 10 万次以上无触点失效。
浪涌冲击测试
2kV 浪涌脉冲冲击，控制器无损坏。
温升试验
满负载持续运行 2 小时，绕组温升 ≤60K。
CHAPTER 09
09典型应用场景与工况适配说明
家庭民用场景
功率选型 500VA–5KVA；适用全屋家电、电视、冰箱、空调供电稳压，解决农村乡镇长期低压无法开机、高压烧毁家电问题。
推荐型号：SWR-A（45–280V）
发电机 / 离网配套场景
功率选型 2KVA–30KVA；适用柴油发电机、光伏离网系统后端稳压，野外营地、矿区、工地临时供电。
要点：优先开启发电机适配算法模式，显著降低故障率
小微工商业场景
功率选型 10KVA–30KVA；适用商铺、小型加工厂、养殖场、小型仓储办公稳压供电。
要点：根据当地最低市电电压，选择 A 版超低压或 B 版常规低压
市场需求结构（按应用场景）
数据来源：本白皮书第九章 · 家庭民用 70% / 发电机·离网 20% / 小微工商业 10%
CHAPTER 10
10竞品技术对标分析
| 对比项 | SWR 系列 | 普通国产出口稳压器 | 欧美进口品牌稳压器 |
|---|---|---|---|
| 最低启动电压 | 45V | 100–140V | 85–100V |
| 发电机适配算法 | 专用优化算法 | 无优化，频繁跳闸 | 部分机型支持，价格极高 |
| 绕组材质 | 纯铜绕组 | 多为铝线绕组 | 纯铜绕组 |
| 50/60Hz 自适应 | 自动识别 | 需要改硬件跳线 | 支持自适应 |
| 整机保护数量 | 7 重完整保护 | 3–4 项基础保护 | 完整多重保护 |
| 价格水平 | 中等性价比 | 低价 | 价格为我方 2.5–4 倍 |
| 海外售后配件 | 标准化配件易维护 | 配件不通用 | 配件采购周期极长 |
最低启动电压对比（V，越低越优）
数据来源：本白皮书第十章竞品对标表
CHAPTER 11
11产品选型指南
按市电电压选版本
当地市电最低电压低于 90V：选择 SWR-A（45–280V 超低压版本）；当地市电最低电压 90V 以上：选择 SWR-B（90–280V 常规版本），控制采购成本。
按负载功率选容量
稳压器额定容量 ≥ 实际负载功率 ×1.25 安全余量；电机类感性负载按 ×2 倍余量选型。
发电机配套优先 A 版
发电机配套场景无论电网条件，优先选用 SWR-A 版本，开启发电机适配模式。
CHAPTER 12
12总结与技术迭代方向
12.1 总结
SWR 系列继电器式稳压器立足于海外弱电网真实用电痛点，以 45V 极限低压启动 + 发电机专用稳压算法作为核心技术壁垒，在保证高可靠性前提下实现优秀成本控制，为非洲、中东、中亚市场提供一套高竞争力末端电压治理方案。
产品兼顾家用、离网发电、小型工商业多场景，功率段完整覆盖 500VA–30KVA，具备极强的市场落地与批量推广价值。
12.2 后续技术迭代规划
显示升级
增加 LCD 液晶中英文双语显示界面版本。
通讯升级
增加 RS485 通讯功能，支持上位机电压数据监测。
三相版本
开发三相大功率版本，适配中小型工厂成套供电。
算法优化
优化控制算法，进一步降低继电器切换损耗，延长整机使用寿命。
结 语
45V 极限低压启动，覆盖极端弱电网村镇；发电机专属算法，驯服剧烈波动的发电工况；7 重安全保护，守护每一台终端设备；50/60Hz 自适应，一套机型走遍全球单相电网。
SWR 系列继电器式全自动稳压器，以高可靠、高性价比的末端电压治理方案，为非洲、中东、中亚市场提供规模化普及的稳压新选择。
45V 低压启动 · 发电机专用适配 · 500VA–30KVA
