为什么选择我们的产品?
品牌核心竞争优势
YIY · 埃莱克特能源技术电能质量全系列硬件自研，和储能业务形成协同，提供谐波治理、无功补偿、三相不平衡校正、电压稳定、精密电源完整解决方案，覆盖民用、工商业、重工、新能源、精密实验室、军工航空等场景；支持机架式、壁挂式、整柜多种形态，可多机并联扩容，适配 220V‑800V 多电压等级，50/60Hz 全球电网，具备完善保护与 RS485/Wi‑Fi/GPRS 远程通讯能力。
五大核心硬件产品
| 产品 | 核心功能 | 典型应用场景 | 关键指标 |
|---|---|---|---|
| APF 有源滤波器 | 谐波治理，2‑50 次谐波滤除；可校正三相不平衡 | 变频器工厂、商业综合体、数据中心、医院 | 响应＜10ms，谐波补偿率≥95%，效率≥97% |
| SVG 静止无功发生器 | 动态无功补偿，抬升功率因数，抑制电压波动闪变 | 电焊机、冲床、电弧炉、电机频繁启停厂区、新能源电站 | 响应＜10ms，功率因数可至 1，无谐振过补 |
| ASVG 增强型静止无功发生器 | SVG+APF 合一，无功 + 谐波 + 三相不平衡三合一治理 | 现代化工厂、商业综合体、医院、地铁站 | 无功≥98%、谐波≥95%；SiC 版本效率＞98.5%；另有 IP66 户外风冷款 |

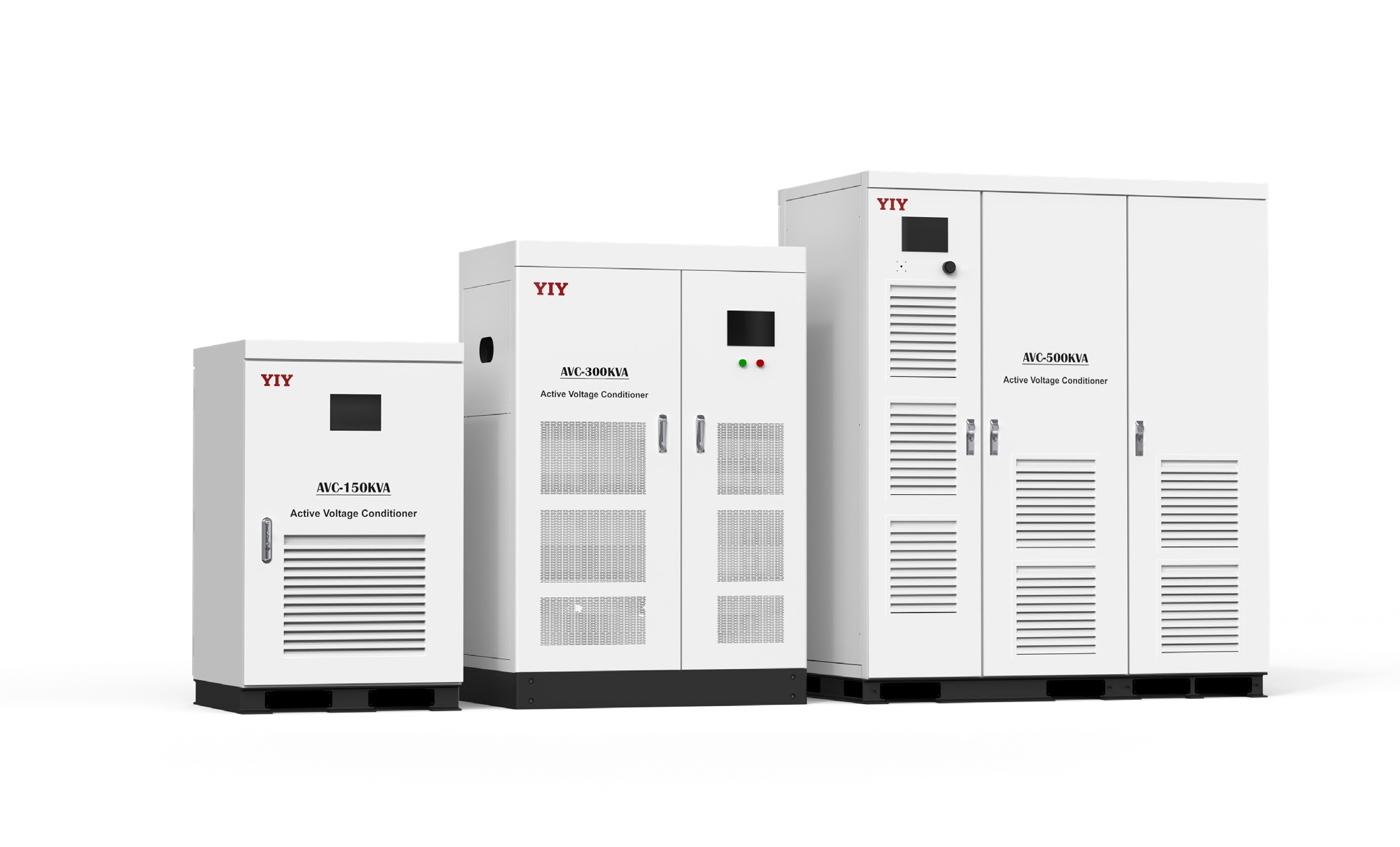

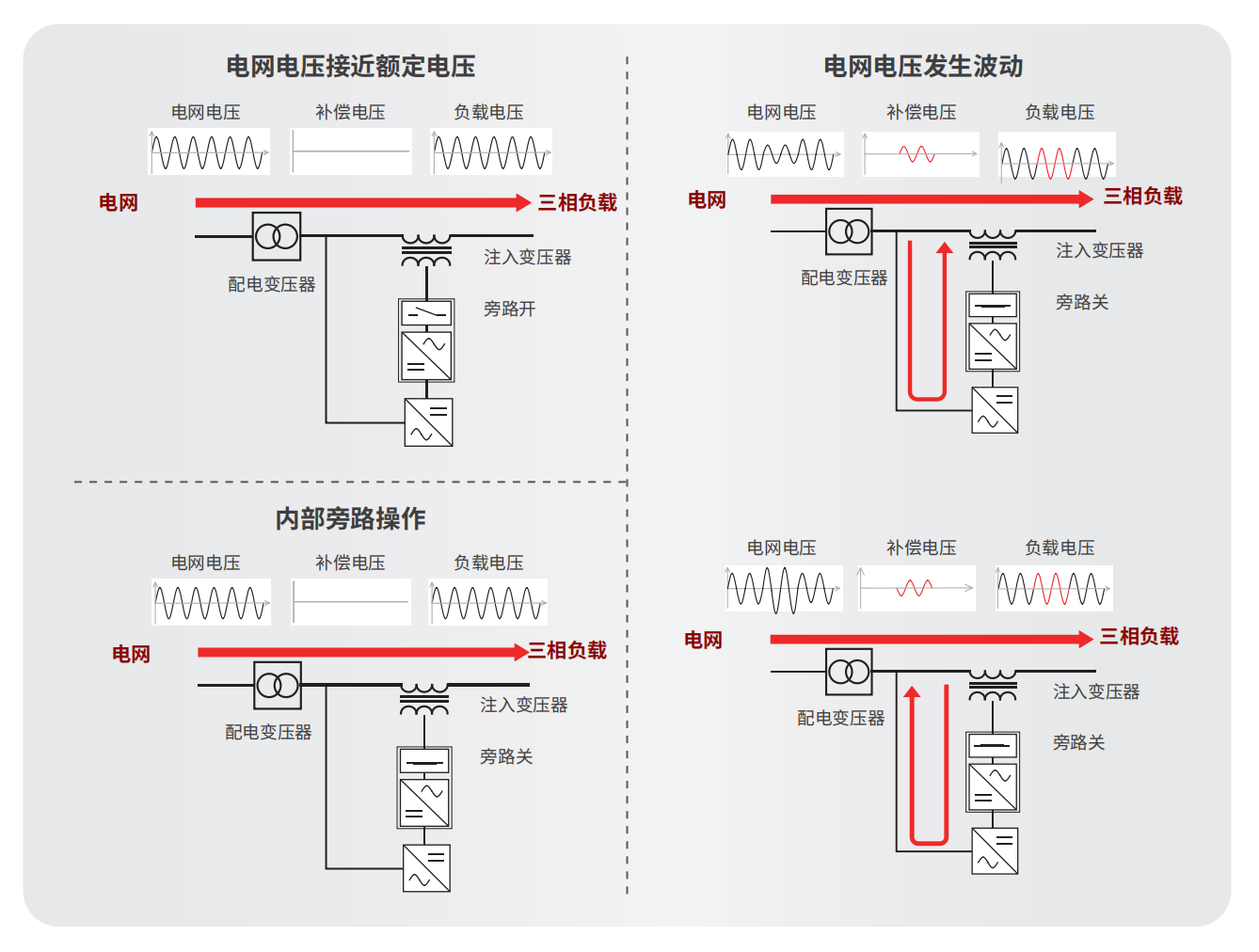

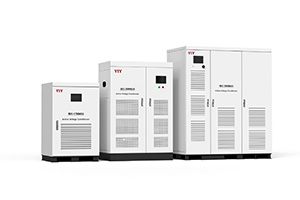

| AVC 动态电压调节器 | 电压暂降、浪涌、电压连续调节；无电池方案 | 数据中心、精密制造、新能源配套 | 毫秒级校正，自带旁路保护，无需电池维护 |

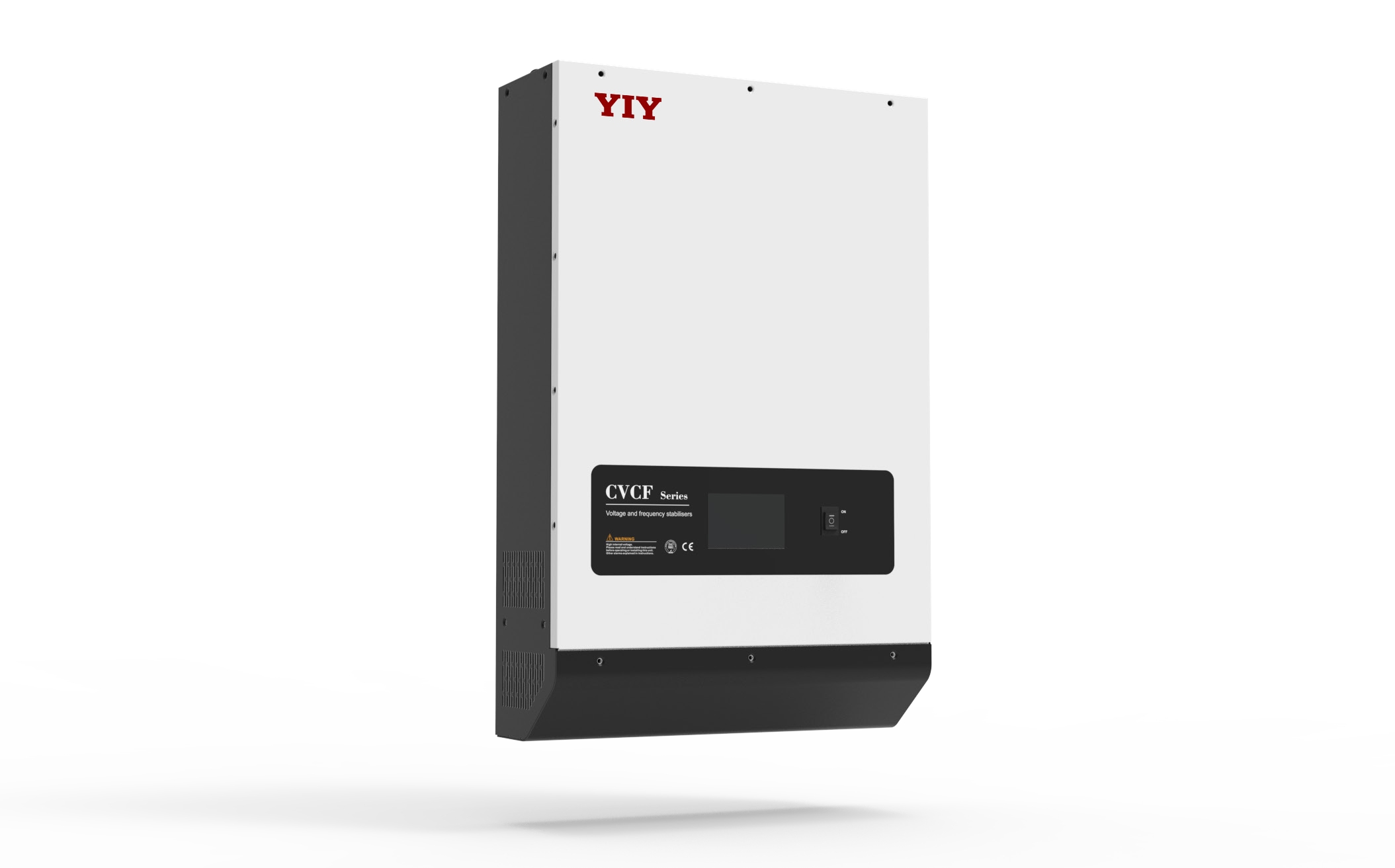

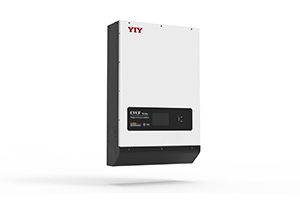

| CVCF 恒压恒频电源 | 隔离重建纯净正弦电源，输出电压频率完全稳定 | 航空地面电源、雷达、半导体、军工实验室 | 校正 10ms，输出精度 ±0.5%，THD＜3% |
七大完整产品梯队
- 继电器式稳压器：性价比入门，弱电网民用、小型商铺；机械式调压。
- 伺服式稳压器：主流主力，居民、商超、大小工厂；连续闭环稳压，功率覆盖 500W‑3000KW。
- AVC IGBT 动态压差调节器：毫秒无触点稳压，解决电压骤降闪变；精密设备、工矿、新能源配套。
- UPQC 逆变式综合电能调节器：全能一体化，电压 + 谐波 + 无功 + 不平衡同时治理；高端制造、机房。
- APF 有源滤波器：专项谐波治理；变频负载、充电桩、化工厂区。
- SVG 静止无功发生器：动态无功补偿；工厂功率因数整改、光伏风电。
- ASVG 多功能一体机：谐波 + 无功 + 不平衡三合一；中小型工厂、园区。
电流谐波的“清洁工”
无功补偿的“调节器”
谐波&无功一体治
电压调度的“大脑”
“电源重建器”
有源滤波器（APF)
通俗原理
- 设备（变频器、整流器、电梯、UPS）
- 会产生畸形电流（谐波）
- APF 实时检测
- 反向制造一股“相反的垃圾”
- 两股一抵消
- 👉 电流立刻变干净
📌 类比：噪音消除耳机 🎧外界噪声 + 反向声波 = 安静
典型应用场景
- 变频器很多的工厂
- 电梯密集的商业综合体
- 数据中心 / UPS 系统

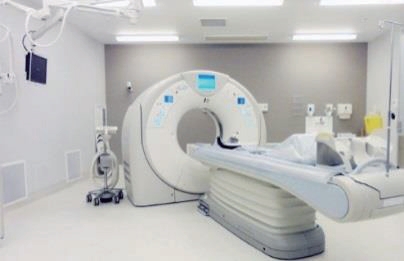

- 医院影像设备

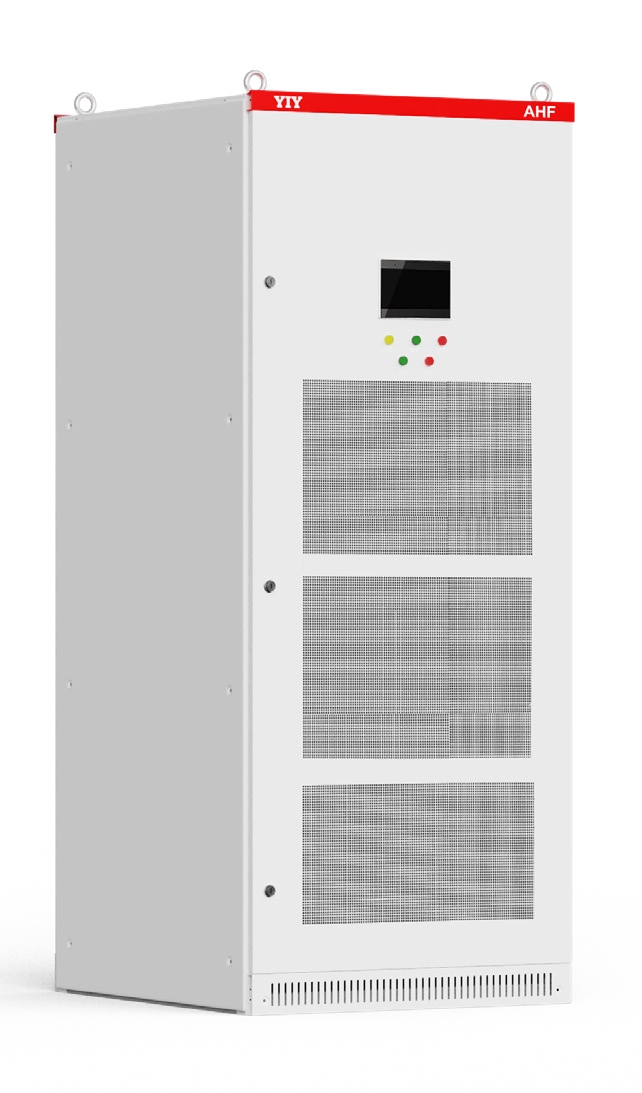

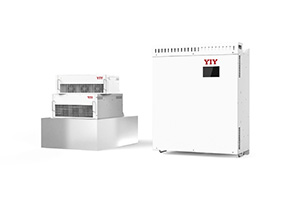

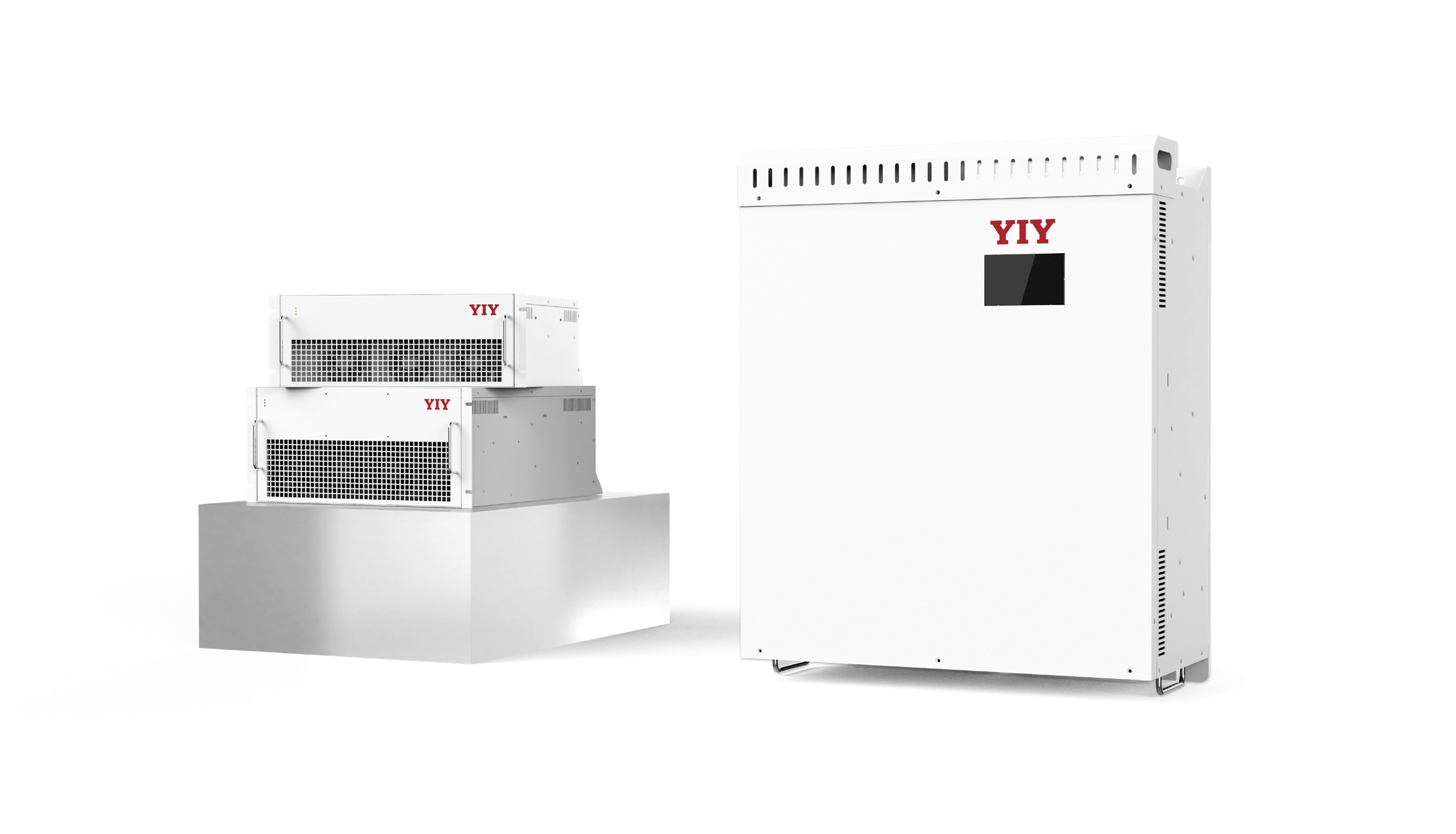

APF
有源滤波器
有源滤波器（APF）是解决由波形畸变、低功率因素、电压波动和负载不平衡引起的电能质量问题的最终解决方案。有源滤波器（APF）具有高性能、紧凑、灵活、模块化、成本效益高的特点，为高低电力系统中的电能质量问题提供即时和有效的响应。它们能够延长设备寿命，提供过程可靠性，改善电力系统容量和稳定性，减少能源损失，改善电能质量，避免因电能质量低导致的罚款等高昂费用。
有源滤波器（APF）通过在电力系统中实时注入同等大小但相位相反的畸变电流，消除了负载产生的谐波、间谐波和缺口等波形畸变，以及由谐波电流引起的谐波电压。此外，它还可以将谐波治理、无功补偿、三相不平衡校正等电能质量问题系统化治理。
- 实时补偿，可治理 2 至 50 次谐波，可补偿三相不平衡
- 模块化设计，可灵活配置
- 保护设备免受过热或故障影响
- 提高设备的工作效率

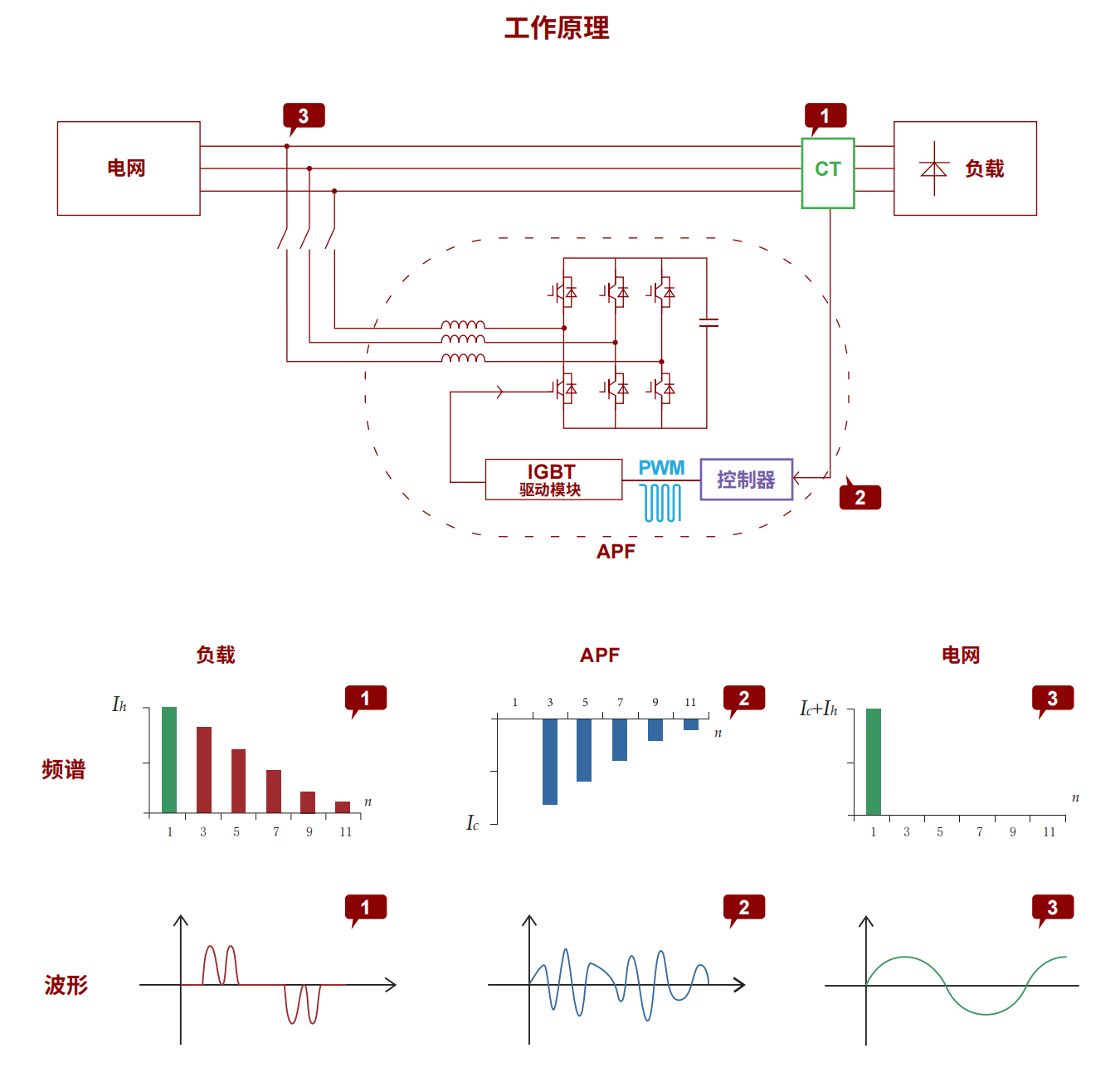

通过外部电流互感器（CT）实时检测非线性负载电流，通过内部 DSP 计算后提取出负载电流的谐波和无功成分，然后将 PWM 信号发送给内部 IGBT，根据提取的各次谐波电流生成电流指令，进行闭环跟踪控制得到适当的调制信号，最后进行调制产生驱动信号，控制电力电子变换器件的动作，使其发出与负载相反的谐波电流，从而抵消负载注入电网的谐波电流。
APF 不仅可以跟踪补偿非线性负载的谐波电流，而且可以对冲击性负载的无功功率也进行跟踪补偿。
| 类型 | 220V 系列 | 400V 系列 | 500V 系列 | 690V 系列 | 800V 系列 |
|---|---|---|---|---|---|
| 额定补偿电流 | 23A | 15/25/50/75/100/150A | 100A | 100A | 100A |
| 额定电压 | AC220V (-20%~+20%) | AC400V (-20%~+15%) | AC500V (-20%~+20%) | AC690V (-20%~+15%) | AC800V (-20%~850VAC) |
| 额定频率 | 50/60Hz (45Hz~63Hz) | ||||
| 电网 | 单相 | 三相三线 / 三相四线 | 三相三线 | ||
| 响应时间 | <10ms | ||||
| 谐波补偿范围 | 2 次 ~ 50 次谐波补偿，可选择补偿次数，单次补偿范围可调整 | ||||
| 谐波补偿率 | ≥95% | ||||
| 中性线滤波能力 | / | 中性线滤波能力为相滤波能力的 1.5 倍（可定制为 3 倍） | / | ||
| 设备效率 | ≥97% | ||||
| 开关频率 | 32kHz | 16kHz | 12.8kHz | ||
| 功能 | 谐波治理 | 谐波治理 / 三相平衡 | 谐波治理 | ||
| 并机数量 | 不限，每台集中控制模块最多可带 8 台功率模块 | ||||
| 通讯方式 | 2 路 RS485 通讯接口（支持 GPRS/WIFI 无线通讯） | ||||
| 海拔高度（无降额） | <2000m | ||||
| 环境温度 | -20~+50°C（高于 40°C 时需降额运行） | ||||
| 环境湿度 | 环境湿度 < 90%，月平均最低温度为 25°C，表面无凝露 | ||||
| 污染等级 | 低于 III 级 | ||||
| 保护功能 | 过载保护、硬件/软件过流保护、过压保护、电源故障、过温保护、频率异常保护、短路保护等 | ||||
| 噪音 | ≤60dB | ≤65dB | |||
| 安装 | 机架式 / 壁挂式 | ||||
| 接线 | 后进线（机架式）、上进线（壁挂式） | ||||
| 防护等级 | IP20 | ||||
2L: 单相 3L: 三相三线 4L: 三相四线
0.22: 220V 0.4: 400V 0.5: 500V 0.69: 690V 0.8: 800V
补偿容量：15/25/50/75/100/150A
有源滤波器 —— YI 品牌名称
| 型号 | 容量 | 系统电压 | 尺寸（宽W1×深D1×高H1） | 冷却方式 |
|---|---|---|---|---|
| YIY APF-23-0.22-2L-R | 23A | 220V | 220*375*167mm | 强制风冷 |
| YIY APF-15-0.4-4L-R | 15A | 400V | 500*535*89mm | 强制风冷 |
| YIY APF-25-0.4-4L-R | 25A | 400V | 500*535*89mm | 强制风冷 |
| YIY APF-50-0.4-4L-R | 50A | 400V | 500*535*89mm | 强制风冷 |
| YIY APF-75-0.4-4L-R | 75A | 400V | 550*584*190mm | 强制风冷 |
| YIY APF-100-0.4-4L-R | 100A | 400V | 550*624*240mm | 强制风冷 |
| YIY APF-150-0.4-4L-R | 150A | 400V | 550*624*240mm | 强制风冷 |
| YIY APF-100-0.5-4L-R | 100A | 500V | 550*722*275mm | 强制风冷 |
| YIY APF-100-0.69-4L-R | 100A | 690V | 550*752.5*275mm | 强制风冷 |
| YIY APF-100-0.8-3L-R | 100A | 800V | 550*752.5*275mm | 强制风冷 |

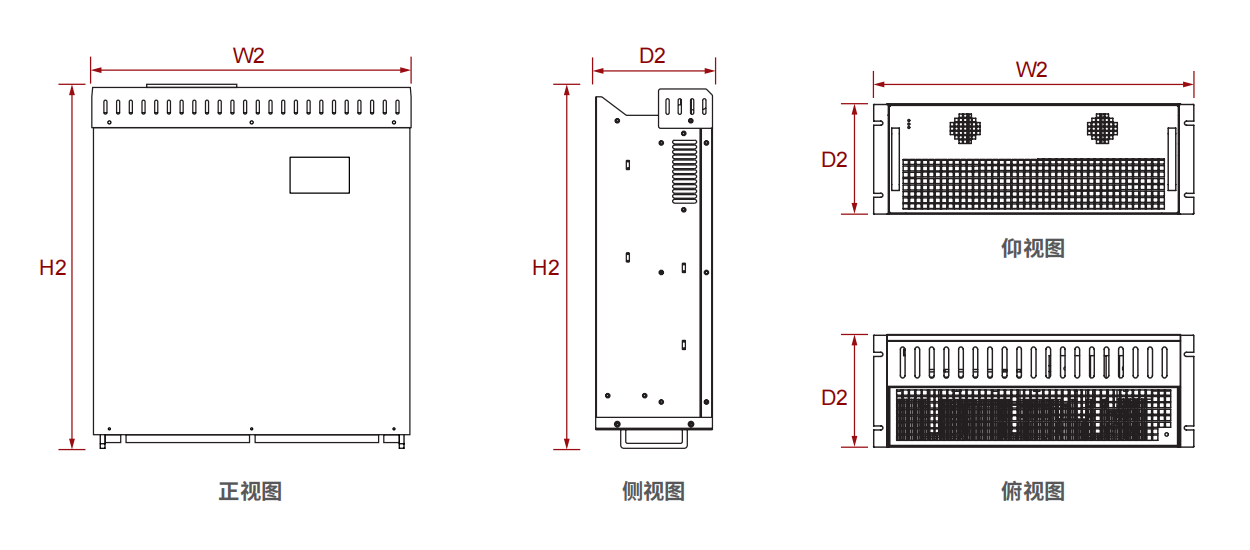

尺寸三视图：正视图 / 侧视图 / 仰视图 / 俯视图（标注 W2 / D2 / H2）
| 型号 | 容量 | 系统电压 | 尺寸(宽W2×深D2×高H2) | 冷却方式 |
|---|---|---|---|---|
| YIY APF-23-0.22-2L-W | 23A | 220V | 220*167*375mm | 强制风冷 |
| YIY APF-15-0.4-4L-W | 15A | 400V | 500*89*535mm | 强制风冷 |
| YIY APF-25-0.4-4L-W | 25A | 400V | 500*89*535mm | 强制风冷 |
| YIY APF-50-0.4-4L-W | 50A | 400V | 500*89*535mm | 强制风冷 |
| YIY APF-75-0.4-4L-W | 75A | 400V | 550*190*584mm | 强制风冷 |
| YIY APF-100-0.4-4L-W | 100A | 400V | 550*240*624mm | 强制风冷 |
| YIY APF-150-0.4-4L-W | 150A | 400V | 550*240*624mm | 强制风冷 |
| YIY APF-100-0.5-4L-W | 100A | 500V | 550*275*722mm | 强制风冷 |
| YIY APF-100-0.69-4L-W | 100A | 690V | 550*275*752.5mm | 强制风冷 |
| YIY APF-100-0.8-3L-W | 100A | 800V | 550*275*752.5mm | 强制风冷 |
* 如需其他尺寸，请联系我们定制。

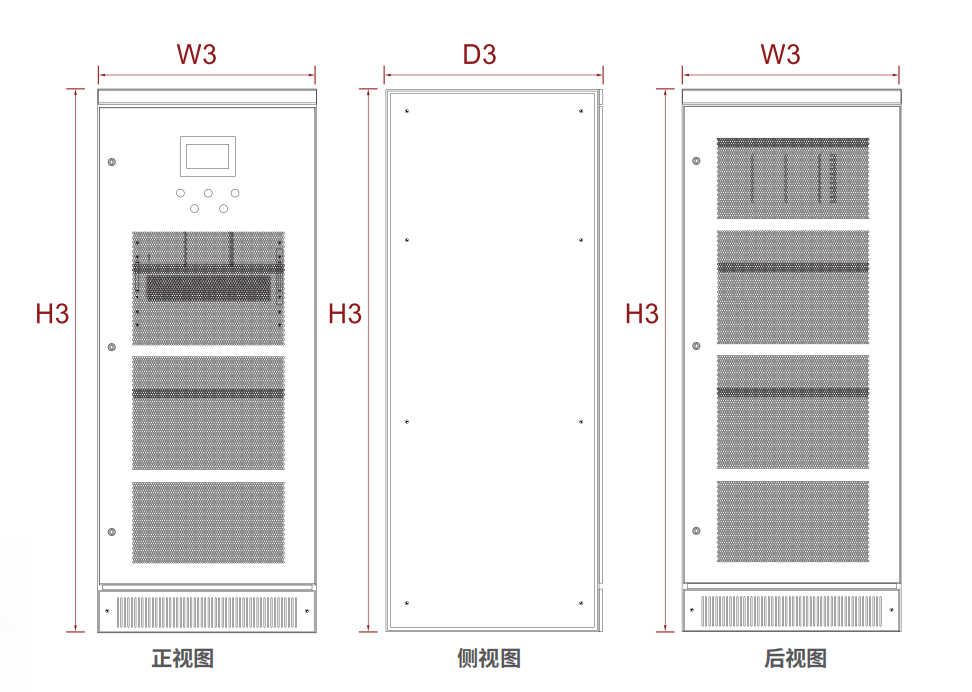

尺寸三视图：正视图 / 侧视图 / 后视图（标注 W3 / D3 / H3）
| 型号 | 容量 | 系统电压 | 尺寸(宽W3×深D3×高H3) | 冷却方式 |
|---|---|---|---|---|
| YIY APF-100-0.4-4L-C | 100A | 400V | 800*1000*2200mm 可选 | 强制风冷 |
| YIY APF-150-0.4-4L-C | 150A | 400V | 800*1000*2200mm 可选 | 强制风冷 |
| YIY APF-200-0.4-4L-C | 200A | 400V | 800*1000*2200mm 可选 | 强制风冷 |
| YIY APF-250-0.4-4L-C | 250A | 400V | 800*1000*1600mm 可选 | 强制风冷 |
| YIY APF-300-0.4-4L-C | 300A | 400V | 800*1000*1600mm 可选 | 强制风冷 |
| YIY APF-400-0.4-4L-C | 400A | 400V | 800*1000*1600mm 可选 | 强制风冷 |
| YIY APF-300-0.5-4L-C | 300A | 500V | 800*1000*2200mm | 强制风冷 |
| YIY APF-300-0.69-4L-C | 300A | 690V | 800*1000*2200mm | 强制风冷 |
| YIY APF-300-0.8-3L-C | 300A | 800V | 800*1000*2200mm | 强制风冷 |
* 机柜1可容纳5个模块，机柜2可容纳3个模块。
* 如需其他尺寸，请联系我们定制。

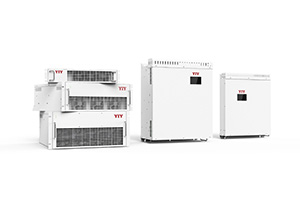

静止无功发生器（SVG）
它是干嘛的（一句话）
👉 快速补“无功”，提高功率因数
通俗原理
- 负载一变
- 无功需求立刻变
- SVG 像“智能水泵”
- 要多少无功，瞬间给多少
📌 类比：开车上坡，油门踩多少，动力给多少 🚗
典型应用场景
- 起重机
- 电焊机
- 冲床
- 电弧炉
- 大型电机频繁启停

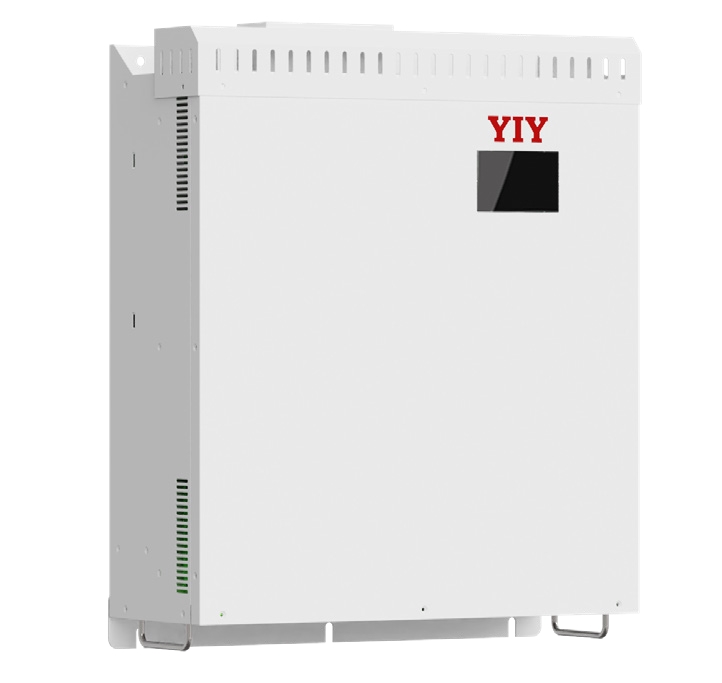

SVG
静止无功发生器
静止无功发生器（SVG）是一种用于电力系统中控制电压、功率因数并稳定系统运行的装置。它是一种静态同步补偿器（STATCOM），通过电源转换器向电网注入无功功率。
SVG 能够提供快速响应的无功补偿，从而提高电能质量并防止电压不稳定。该设备广泛应用于工业厂区、风力发电场以及其他需要无功功率补偿的场合，是一种维护电力系统稳定性与电能质量的可靠且高效的解决方案。
- 无过补、无欠补、无谐振，可补偿三相不平衡
- 无功补偿效果显著，功率因数可提升至 1
- 容性与感性负载补偿范围：-1～1
- 实时补偿，动态响应时间小于 50 微秒
- 模块化设计，可灵活配置

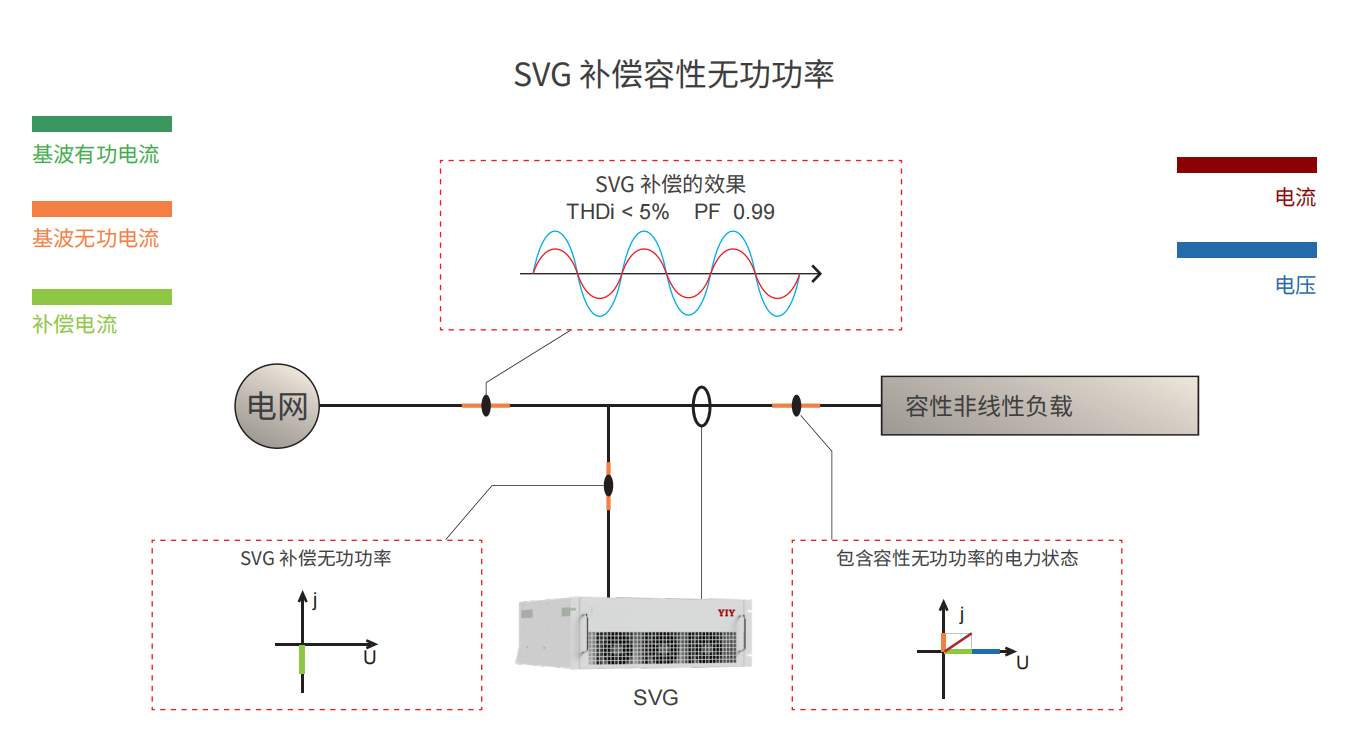

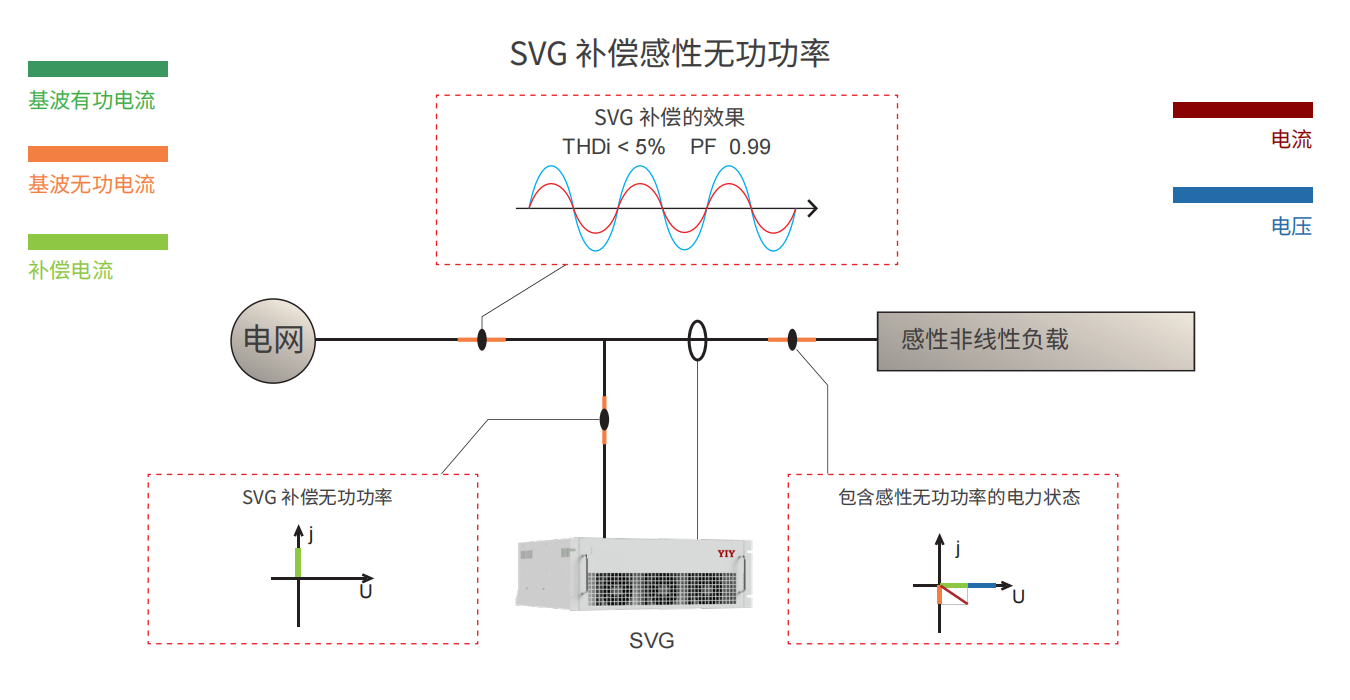

静止无功发生器（SVG）的工作原理与有源滤波器（APF）非常相似。当负载产生感性或容性电流时，会导致负载电流分别滞后或超前于电压。SVG 通过检测电流与电压之间的相位差，向电网输出超前或滞后的电流，使变压器侧电流的相位角与电压几乎一致，从而实现基波功率因数为 1（即功率因数为单位功率因数）。YIY-SVG 同时还具备负载不平衡校正功能，可有效改善系统电能质量与运行稳定性。
| 类型 | 220V 系列 | 400V 系列 | 500V 系列 | 690V 系列 | 800V 系列 |
|---|---|---|---|---|---|
| 额定补偿容量 | 5Kvar | 10/15/20/35/50/75/100Kvar | 90Kvar | 100/120Kvar | 150Kvar |
| 额定电压 | AC220V (-20%~+20%) | AC400V (-20%~+15%) | AC500V (-20%~+20%) | AC690V (-20%~+15%) | AC800V (-20%~850VAC) |
| 额定频率 | 50/60Hz (45Hz~63Hz) | ||||
| 电网 | 单相 | 三相三线 / 三相四线 | 三相三线 | ||
| 响应时间 | <10ms | ||||
| 无功补偿率 | ≥98% | ||||
| 整机效率 | ≥97% | ||||
| 开关频率 | 32kHz | 16kHz | 12.8kHz | ||
| 功能 | 无功补偿 | 无功补偿 / 三相平衡 | 无功补偿 | ||
| 并机数量 | 不限，每台集中控制模块最多可带 8 台功率模块 | ||||
| 通讯方式 | 2 路 RS485 通讯接口（支持 GPRS/WIFI 无线通讯） | ||||
| 无需降额海拔高度 | <2000m | ||||
| 环境温度 | -20~+50°C（高于 40°C 时需降额运行） | ||||
| 湿度 | 环境湿度 < 90%，月平均最低温度为 25°C，表面无凝露 | ||||
| 污染等级 | 低于 III 级 | ||||
| 保护功能 | 过载保护、硬件/软件过流保护、过压保护、电源故障、过温保护、频率异常保护、短路保护等 | ||||
| 噪音 | ≤60dB | ≤65dB | |||
| 安装 | 机架式 / 壁挂式 | ||||
| 接线 | 后进线（机架式）、上进线（壁挂式） | ||||
| 防护等级 | IP20 | ||||
2L: 单相 3L: 三相三线 4L: 三相四线
0.22: 220V 0.4: 400V 0.5: 500V 0.69: 690V 0.8: 800V
补偿容量：5/10/15/20/35/75/90/100/120/150Kvar
静止无功发生器 —— YI 品牌名称

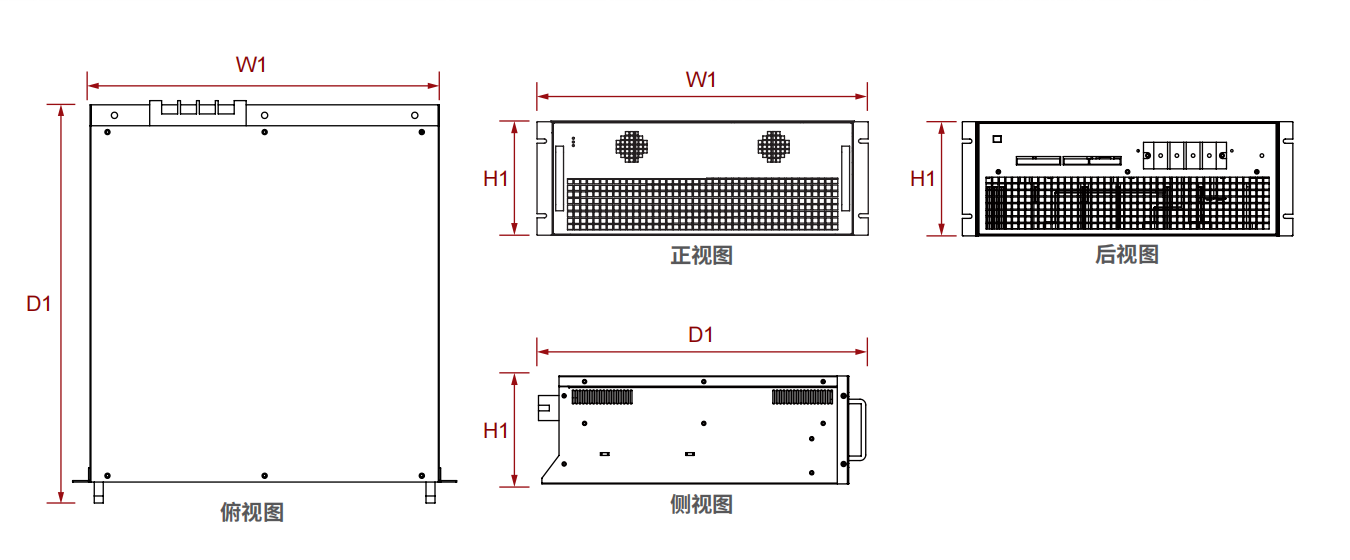

| 型号 | 容量 | 系统电压 | 尺寸（宽W1×深D1×高H1） | 冷却方式 |
|---|---|---|---|---|
| YIY SVG-5-0.22-2L-R | 5Kvar | 220V | 220*375*167mm | 强制风冷 |
| YIY SVG-10-0.4-4L-R | 10Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY SVG-15-0.4-4L-R | 15Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY SVG-20-0.4-4L-R | 20Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY SVG-35-0.4-4L-R | 35Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY SVG-50-0.4-4L-R | 50Kvar | 400V | 550*584*190mm | 强制风冷 |
| YIY SVG-75-0.4-4L-R | 75Kvar | 400V | 550*624*240mm | 强制风冷 |
| YIY SVG-100-0.4-4L-R | 100Kvar | 400V | 550*624*240mm | 强制风冷 |
| YIY SVG-90-0.5-4L-R | 90Kvar | 500V | 550*722*275mm | 强制风冷 |
| YIY SVG-100-0.69-4L-R | 100Kvar | 690V | 550*752.5*275mm | 强制风冷 |
| YIY SVG-120-0.69-4L-R | 120Kvar | 690V | 550*752.5*275mm | 强制风冷 |
| YIY SVG-150-0.8-3L-R | 150Kvar | 800V | 550*752.5*275mm | 强制风冷 |
| 型号 | 容量 | 系统电压 | 尺寸（宽W2×深D2×高H2） | 冷却方式 |
|---|---|---|---|---|
| YIY SVG-5-0.22-2L-W | 5Kvar | 220V | 220*167*375mm | 强制风冷 |
| YIY SVG-10-0.4-4L-W | 10Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY SVG-15-0.4-4L-W | 15Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY SVG-20-0.4-4L-W | 20Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY SVG-35-0.4-4L-W | 35Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY SVG-50-0.4-4L-W | 50Kvar | 400V | 550*190*584mm | 强制风冷 |
| YIY SVG-75-0.4-4L-W | 75Kvar | 400V | 550*240*624mm | 强制风冷 |
| YIY SVG-100-0.4-4L-W | 100Kvar | 400V | 550*240*624mm | 强制风冷 |
| YIY SVG-90-0.5-4L-W | 90Kvar | 500V | 550*275*722mm | 强制风冷 |
| YIY SVG-100-0.69-4L-W | 100Kvar | 690V | 550*275*752.5mm | 强制风冷 |
| YIY SVG-120-0.69-4L-W | 120Kvar | 690V | 550*275*752.5mm | 强制风冷 |
| YIY SVG-150-0.8-3L-W | 150Kvar | 800V | 550*275*752.5mm | 强制风冷 |
| 型号 | 容量 | 系统电压 | 尺寸（宽W3×深D3×高H3） | 冷却方式 |
|---|---|---|---|---|
| YIY SVG-50-0.4-4L-C | 50Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY SVG-100-0.4-4L-C | 100Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY SVG-200-0.4-4L-C | 200Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY SVG-250-0.4-4L-C | 250Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY SVG-300-0.4-4L-C | 300Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY SVG-400-0.4-4L-C | 400Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY SVG-270-0.5-4L-C | 270Kvar | 500V | 800*1000*2200mm | 强制风冷 |
| YIY SVG-360-0.69-4L-C | 360Kvar | 690V | 800*1000*2200mm | 强制风冷 |
| YIY SVG-450-0.8-3L-C | 450Kvar | 800V | 800*1000*2200mm | 强制风冷 |
* 如需其他尺寸，请联系我们定制。

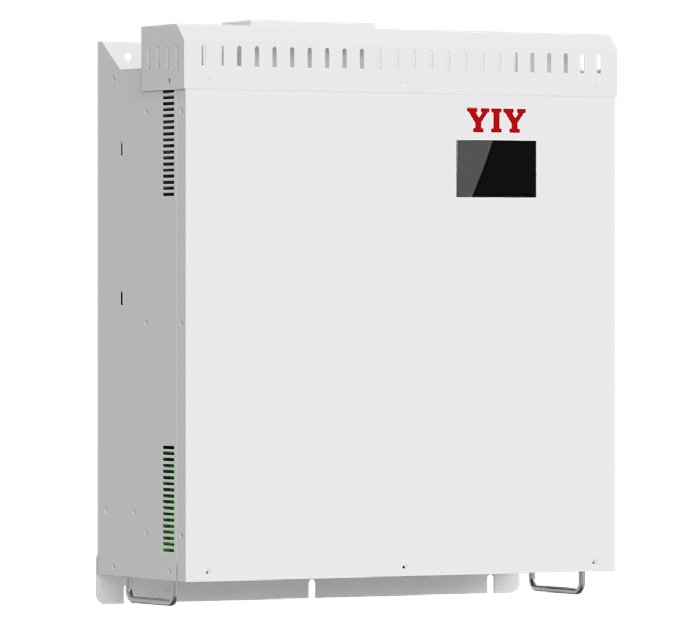

混合型静止无功发生器（ASVG）
它是干嘛的（一句话）
👉 谐波 + 无功，一起解决，你可以理解成：“APF + SVG + 电容”的组合拳
通俗原理
它内部通常包含：
• 🧠 SVG：负责快速无功变化
• 🧹 APF：负责谐波治理
• 🪫 电容/电抗：负责基础补偿
📌 就像：空调 + 净化器 + 加湿器，一台全搞定
典型应用场景

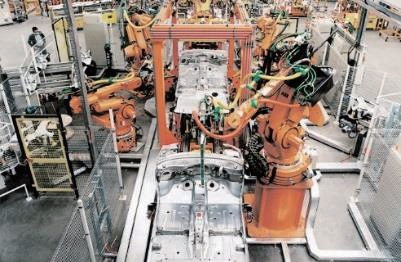

- 现代化工厂
- 商业综合体
- 医院
- 地铁站
- 大型公共建筑

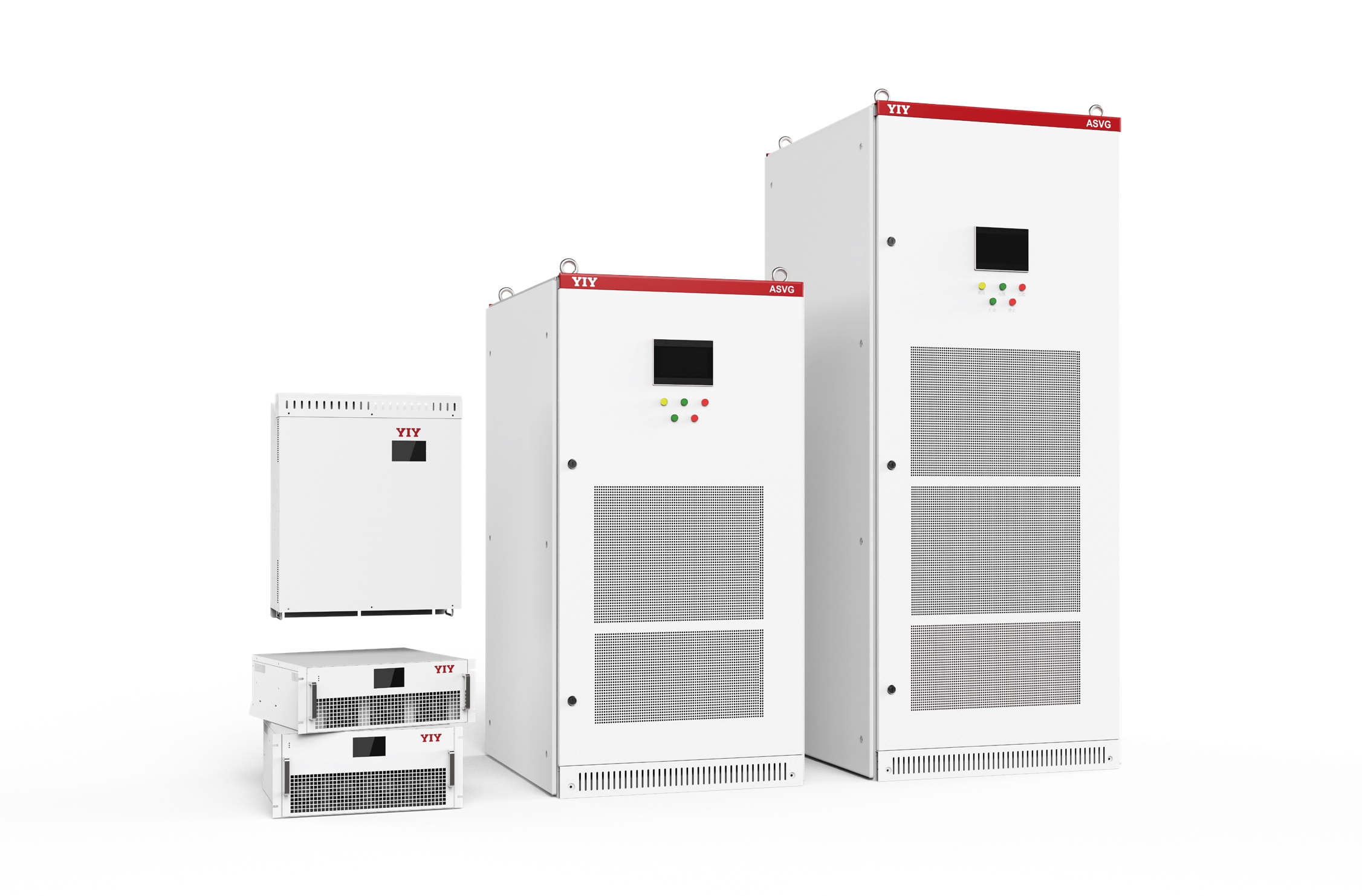

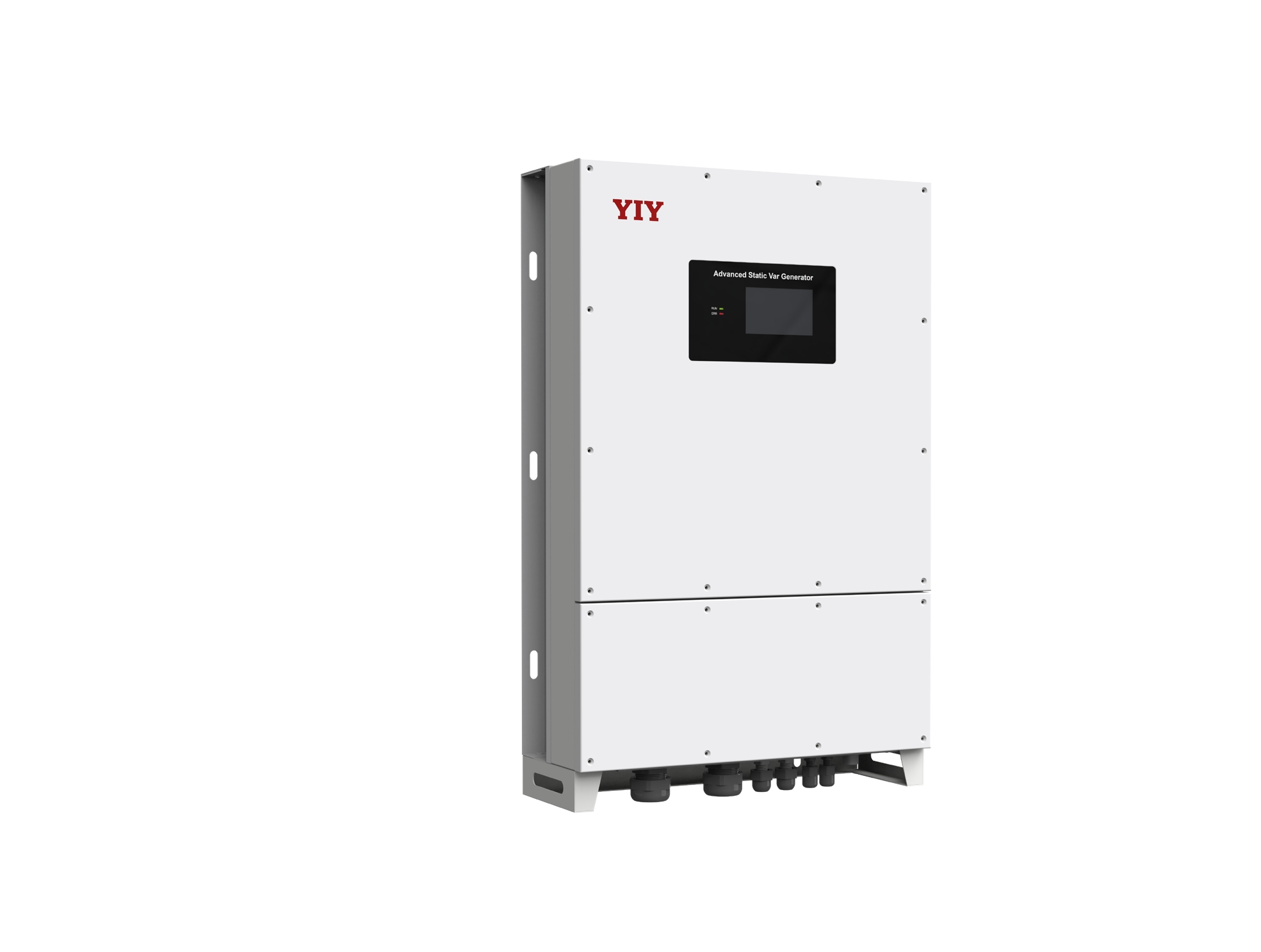

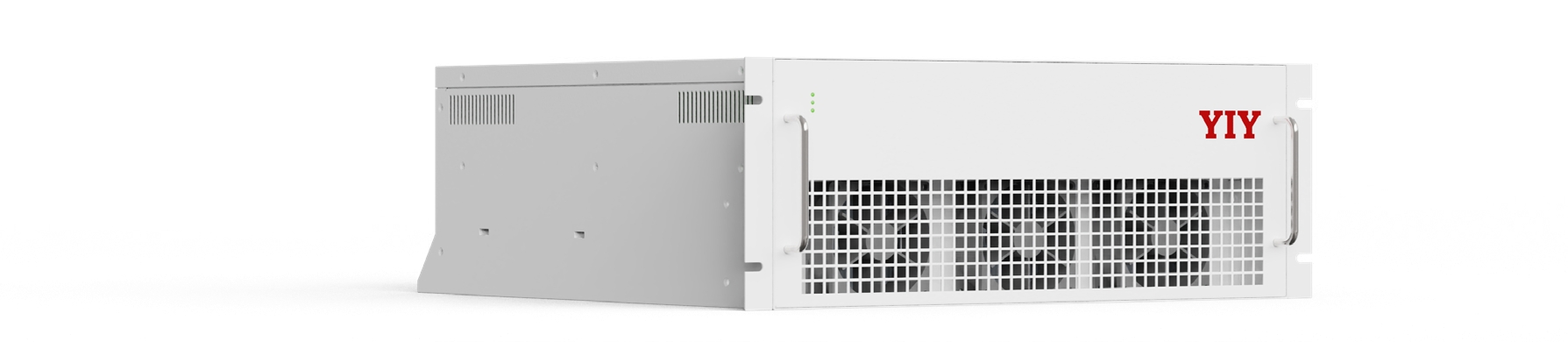

ASVG
增强型静止无功发生器
无功补偿、谐波治理、三相不平衡补偿
增强型静止无功发生器（ASVG）是一种新型的动态无功功率补偿装置，将功率因数校正、谐波抑制和三相不平衡治理集成在一个单元中。它在无功功率补偿方面具备与 SVG 相同的动态性能，同时还具有抑制谐波和控制三相不平衡的额外优势。增强型静止无功发生器（ASVG）具有高性能、紧凑性、灵活性、模块化和高性价比等特点，能够在高压和低压电力系统中快速高效地解决电能质量问题。
- 无功功率补偿：功率因数可提升至 1
- 容性与感性负载补偿范围：-1～1
- 在 SVG 的功能基础上，可抑制 2 次至 50 次谐波
- 电流不平衡校正：可对三相负载不平衡进行全面校正
- 装置容量可在功率因数校正与谐波补偿之间设置优先分配

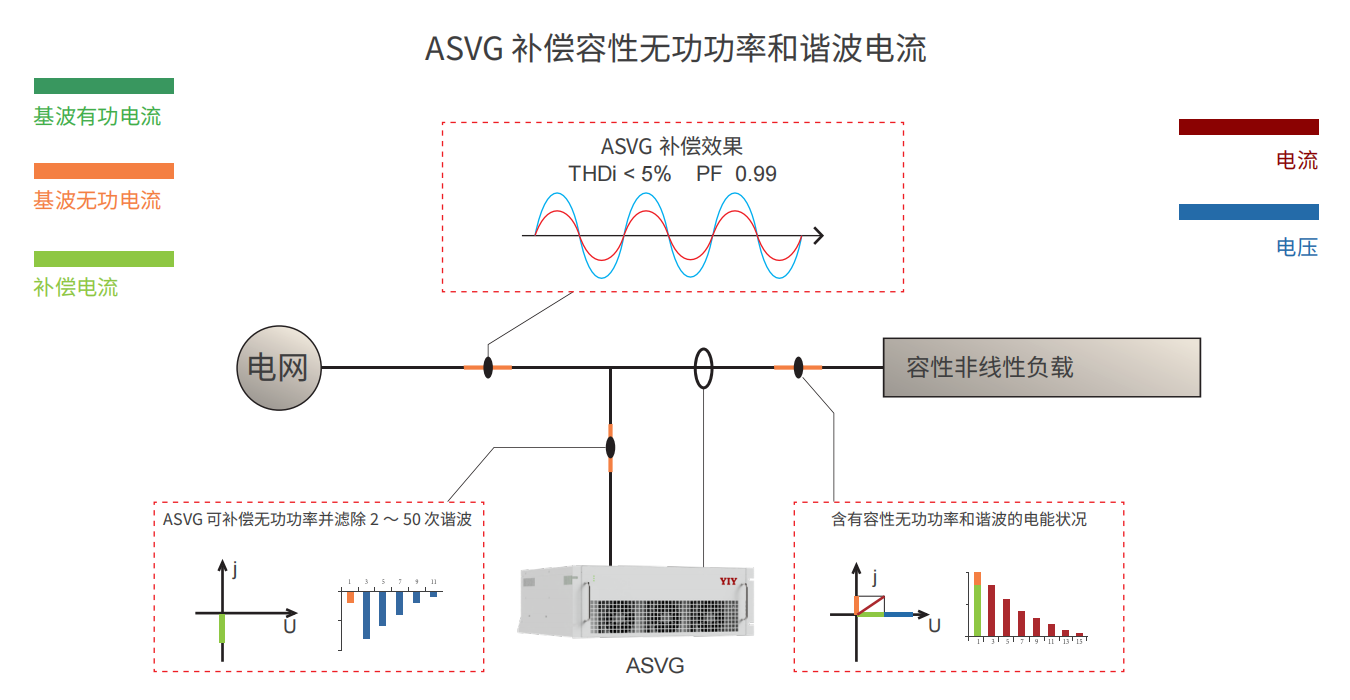

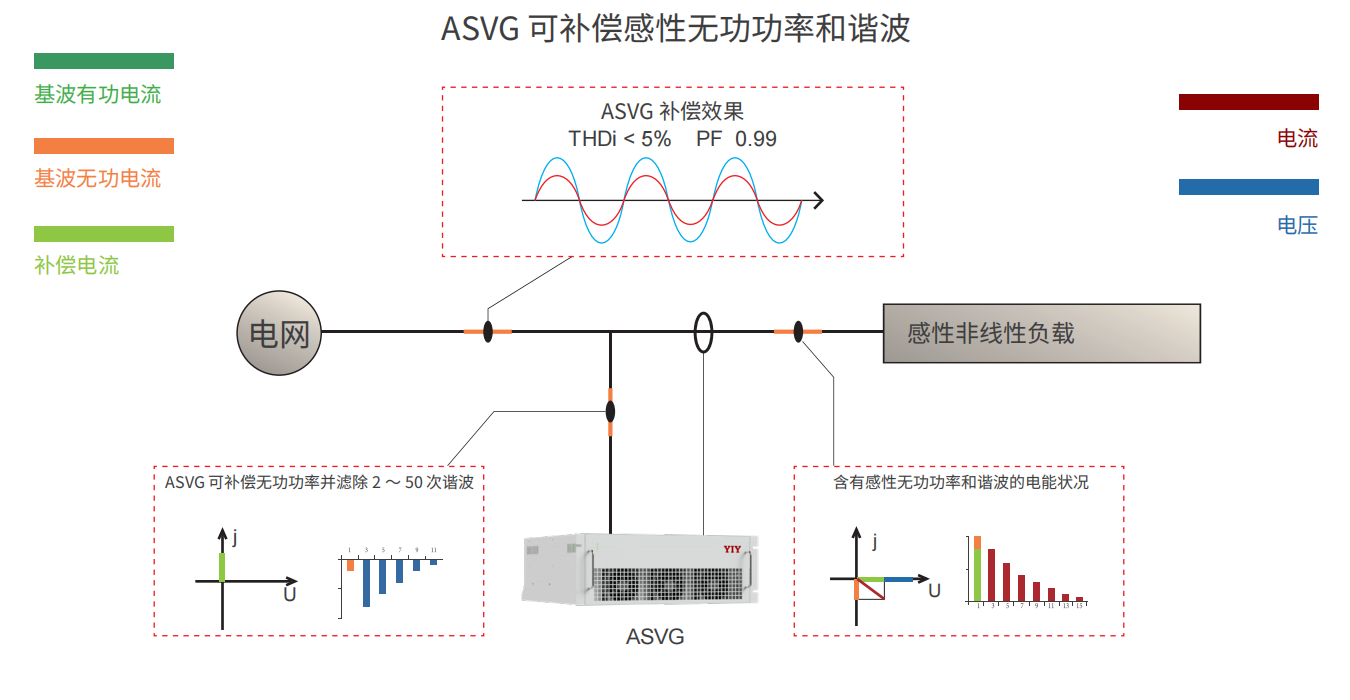

通过外部电流互感器（CT）实时检测负载电流，内部 DSP 对负载电流的无功功率和谐波成分进行计算与提取，然后向内部 IGBT 发送 PWM 信号，并调节逆变器交流侧输出电压的相位和幅值，或直接控制逆变器交流侧电流的相位和幅值，从而能够快速吸收或释放所需的无功功率和谐波电流，实现无功功率与谐波的快速动态补偿。该装置不仅可以对负载的无功电流进行跟踪补偿，还能对谐波电流进行同步补偿。
| 类型 | 220V 系列 | 400V 系列 | 500V 系列 | 690V 系列 | 800V 系列 |
|---|---|---|---|---|---|
| 额定补偿容量 | 5Kvar | 5/10/15/20/35/50/75/100Kvar | 90Kvar | 100/120Kvar | 150Kvar |
| 额定电压 | AC220V (-20%~+20%) | AC400V (-20%~+15%) | AC500V (-20%~+20%) | AC690V (-20%~+15%) | AC800V (-20%~850VAC) |
| 额定频率 | 50/60Hz (45Hz~63Hz) | ||||
| 电网 | 单相 | 三相三线 / 三相四线 | 三相三线 | ||
| 并机数量 | 不限，每台集中控制模块最多可带 8 台功率模块 | ||||
| 整机效率 | ≥97% | ||||
| 开关频率 | 32kHz | 16kHz | 12.8kHz | ||
| 功能 | 无功补偿 / 谐波治理 | 无功补偿 / 谐波治理 / 三相平衡 | 无功补偿 / 谐波治理 | ||
| 补偿率 | 无功补偿 ≥ 98%，谐波治理 ≥ 95%，三相平衡 ≥ 95% | ||||
| 谐波补偿次数 | 2 ~ 50 次 | ||||
| 响应时间 | <10ms | ||||
| 噪音 | ≤60dB | ≤65dB | |||
| 通讯方式 | 2 路 RS485 通讯接口（支持 GPRS/WIFI 无线通信） | ||||
| 监测方法 | 4.3 寸液晶屏 / 7 寸液晶屏 | ||||
| 保护功能 | 过载保护、硬件/软件过流保护、电网过压/欠压保护、电网电压不平衡保护、电源故障、过温保护、频率异常保护、短路保护等 | ||||
| 无需降额海拔高度 | <2000m | ||||
| 环境温度 | -20~+50°C（高于 40°C 时需降额运行） | ||||
| 环境湿度 | <90%，月平均最低气温 25°C，表面无结露 | ||||
| 污染等级 | 低于 III 级 | ||||
| 安装 | 机架式 / 壁挂式 | ||||
| 接线 | 后进线（机架式）、上进线（壁挂式） | ||||
| 防护等级 | IP20 | ||||
2L: 单相 3L: 三相三线 4L: 三相四线
0.22: 220V 0.4: 400V 0.5: 500V 0.69: 690V 0.8: 800V
补偿容量：5/10/15/35/75/100/90/120/150Kvar

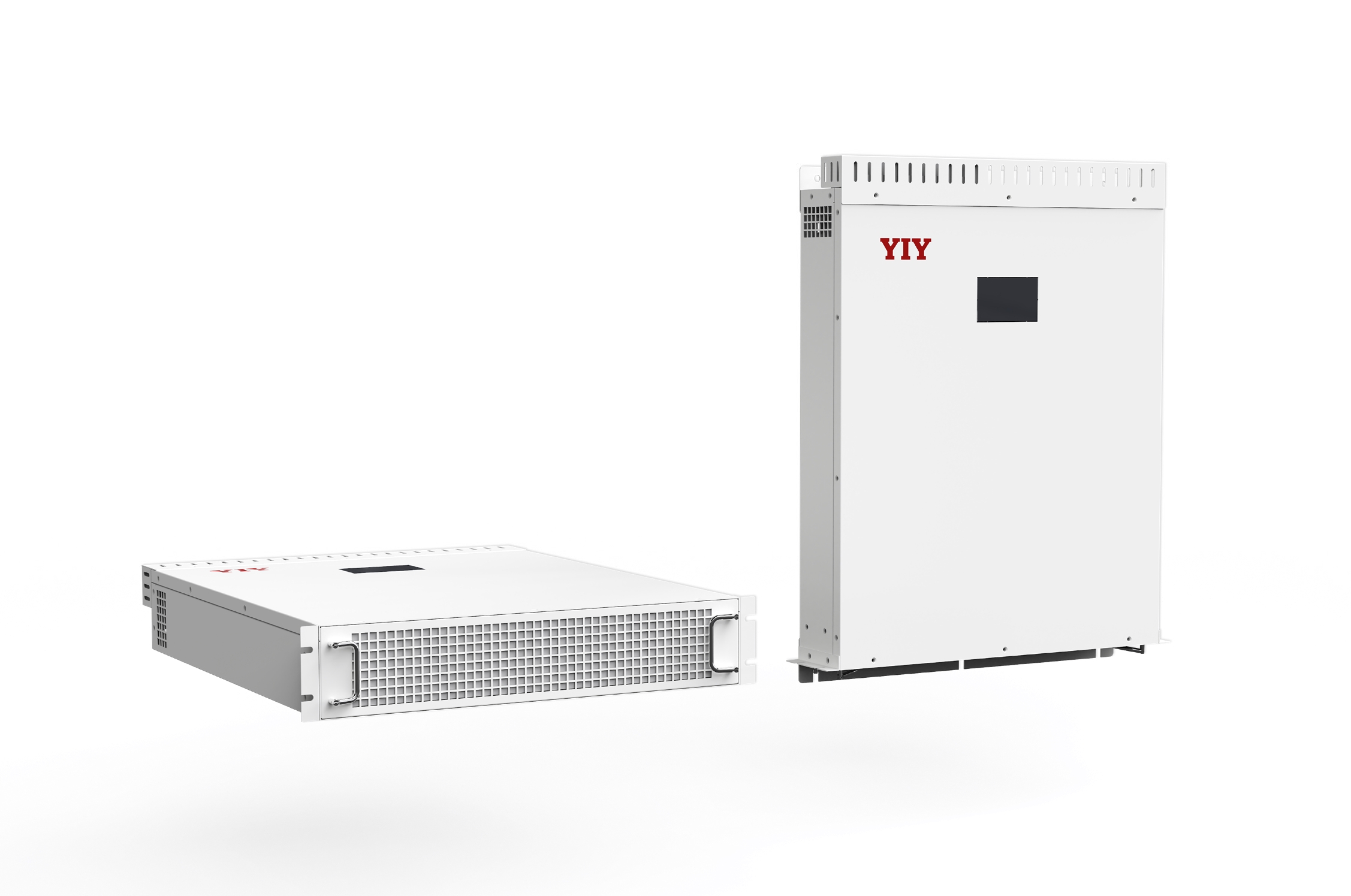

增强型静止无功发生器 —— YI 品牌名称
| 型号 | 容量 | 系统电压 | 尺寸（宽W1×深D1×高H1） | 冷却方式 |
|---|---|---|---|---|
| YIY ASVG-5-0.22-2L-R | 5Kvar | 220V | 220*375*167mm | 强制风冷 |
| YIY ASVG-5-0.4-4L-R | 5Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY ASVG-10-0.4-4L-R | 10Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY ASVG-15-0.4-4L-R | 15Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY ASVG-20-0.4-4L-R | 20Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY ASVG-35-0.4-4L-R | 35Kvar | 400V | 500*535*89mm | 强制风冷 |
| YIY ASVG-50-0.4-4L-R | 50Kvar | 400V | 550*584*190mm | 强制风冷 |
| YIY ASVG-75-0.4-4L-R | 75Kvar | 400V | 550*624*240mm | 强制风冷 |
| YIY ASVG-100-0.4-4L-R | 100Kvar | 400V | 550*624*240mm | 强制风冷 |
| YIY ASVG-90-0.5-4L-R | 90Kvar | 500V | 550*722*275mm | 强制风冷 |
| YIY ASVG-100-0.69-4L-R | 100Kvar | 690V | 550*752.5*275mm | 强制风冷 |
| YIY ASVG-120-0.69-4L-R | 120Kvar | 690V | 550*752.5*275mm | 强制风冷 |
| YIY ASVG-150-0.8-3L-R | 150Kvar | 800V | 550*752.5*275mm | 强制风冷 |
| 型号 | 容量 | 系统电压 | 尺寸（宽W2×深D2×高H2） | 冷却方式 |
|---|---|---|---|---|
| YIY ASVG-5-0.22-2L-W | 5Kvar | 220V | 220*167*375mm | 强制风冷 |
| YIY ASVG-5-0.4-4L-W | 5Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY ASVG-10-0.4-4L-W | 10Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY ASVG-15-0.4-4L-W | 15Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY ASVG-20-0.4-4L-W | 20Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY ASVG-35-0.4-4L-W | 35Kvar | 400V | 500*89*535mm | 强制风冷 |
| YIY ASVG-50-0.4-4L-W | 50Kvar | 400V | 550*190*584mm | 强制风冷 |
| YIY ASVG-75-0.4-4L-W | 75Kvar | 400V | 550*240*624mm | 强制风冷 |
| YIY ASVG-100-0.4-4L-W | 100Kvar | 400V | 550*240*624mm | 强制风冷 |
| YIY ASVG-90-0.5-4L-W | 90Kvar | 500V | 550*275*722mm | 强制风冷 |
| YIY ASVG-100-0.69-4L-W | 100Kvar | 690V | 550*275*752.5mm | 强制风冷 |
| YIY ASVG-120-0.69-4L-W | 120Kvar | 690V | 550*275*752.5mm | 强制风冷 |
| YIY ASVG-150-0.8-3L-W | 150Kvar | 800V | 550*275*752.5mm | 强制风冷 |
| 型号 | 容量 | 系统电压 | 尺寸（宽W3×深D3×高H3） | 冷却方式 |
|---|---|---|---|---|
| YIY ASVG-50-0.4-4L-C | 50Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY ASVG-100-0.4-4L-C | 100Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY ASVG-200-0.4-4L-C | 200Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY ASVG-250-0.4-4L-C | 250Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY ASVG-300-0.4-4L-C | 300Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY ASVG-400-0.4-4L-C | 400Kvar | 400V | 800*1000*2200mm / 800*1000*1600mm 可选 | 强制风冷 |
| YIY ASVG-270-0.5-4L-C | 270Kvar | 500V | 800*1000*2200mm | 强制风冷 |
| YIY ASVG-360-0.69-4L-C | 360Kvar | 690V | 800*1000*2200mm | 强制风冷 |
| YIY ASVG-450-0.8-3L-C | 450Kvar | 800V | 800*1000*2200mm | 强制风冷 |
SiC ASVG
SiC 增强型静止无功发生器
无功补偿、谐波治理、三相不平衡补偿
采用碳化硅技术的增强型静止无功发生器（ASVG）可实现高效的功率因数校正、谐波抑制及三相平衡。凭借碳化硅功率器件，ASVG 具备超过 98.5% 的效率、更高的功率密度、更快的动态响应及更高的可靠性，从而实现全面的电能质量管理。
- 采用碳化硅技术，实现 >98.5% 峰值效率，降低能量损耗
- 中性线零序电流滤波能力为相线三倍
- 高功率密度模块化设计使设备结构更加紧凑
- 支持感性与容性补偿：-1 至 +1 可调
- 可抑制 2 ~ 50 次谐波
- 单机容量可在功率因数校正与谐波补偿之间按任意比例分配
- 电流不平衡校正功能，可实现三相负载平衡
| 技术规范 | 400V 系列 |
|---|---|
| 额定补偿容量 | 75KVar / 100Kvar |
| 额定电压 | AC400V (-20%~+20%) |
| 额定频率 | 50/60Hz (45Hz~63Hz) |
| 电网结构 | 三相三线 / 三相四线 |
| 并机数量 | 不限，每台集中控制模块最多可带 8 台功率模块 |
| 整机效率 | >98.5% |
| 开关频率 | 30kHz |
| 功能 | 无功补偿 / 谐波滤除 / 三相平衡 |
| 补偿率 | 无功功率补偿率 ≥ 98%，谐波滤除率 ≥ 95%，三相平衡度 ≥ 95% |
| 中性线滤波能力 | 中性线滤波能力为相滤波能力的 3 倍 |
| 谐波补偿次数 | 2 ~ 50 次 |
| 响应时间 | <10ms |
| 噪音 | ≤65dB |
| 通讯方式 | 2 通道 RS485 通讯接口（支持 GPRS/WIFI 无线通讯） |
| 监测方法 | 4.3 寸液晶屏 / 7 寸液晶屏 |
| 保护功能 | 过载保护、硬件/软件过流保护、电网过压/欠压保护、电网电压不平衡保护、电源故障、过温保护、频率异常保护、短路保护等 |
| 无需降额海拔高度 | <2000m |
| 环境温度 | -10°C ~ +50°C（高于 40°C 时需降额运行） |
| 环境湿度 | <90%，月平均最低气温 25°C，表面无结露 |
| 污染等级 | 低于 III 级 |
| 安装 | 机架式 / 壁挂式 |
| 接线 | 后进线（机架式）、上进线（壁挂式） |
| 防护等级 | IP20 |
2L: 单相 3L: 三相三线 4L: 三相四线
0.22: 220V 0.4: 400V
补偿容量：37/50/75/100Kvar
SiC 增强型静止无功发生器 —— YI 品牌名称
ASVG IP66
增强型静止无功发生器 IP66
无功补偿、谐波治理、三相不平衡补偿
增强型静止无功发生器（ASVG IP66）是一款具备 IP66 防护等级和自冷系统的新型动态无功补偿产品，将功率因数校正、谐波治理和三相不平衡补偿功能集于一体。
- 支持感性与容性补偿：-1 至 +1
- 可抑制 2 ~ 50 次谐波
- 三相不平衡补偿功能
- 内置一组电网侧电流互感器（CT）
- 自冷系统设计
- IP66 户外防护等级
| 技术规范 | 400V 系列 |
|---|---|
| 额定补偿容量 | 15Kvar |
| 额定电压 | AC400V (-20%~+20%) |
| 额定频率 | 50Hz/60Hz (45Hz~63Hz) |
| 电网结构 | 三相三线 / 三相四线 |
| 并机数量 | 不限，每台集中控制模块最多可带 8 台功率模块 |
| 整机效率 | >97% |
| 开关频率 | 16kHz |
| 功能 | 无功补偿 / 谐波治理 / 三相不平衡补偿 |
| 补偿率 | 无功补偿 ≥ 98%，谐波治理 ≥ 95%，三相不平衡度 ≥ 95% |
| 谐波补偿次数 | 2 ~ 50 次 |
| 响应时间 | <10ms |
| 噪音 | <60dB |
| 通讯方式 | 2 路 RS485 通信接口（支持 GPRS/WIFI 无线通信） |
| 监测方法 | 4.3 寸液晶屏 / 7 寸液晶屏 |
| 保护功能 | 过载保护、硬件/软件过流保护、电网过压/欠压保护、电网电压不平衡保护、电源故障、过温保护、频率异常保护、短路保护等 |
| 海拔不降额运行 | <2000m |
| 环境温度 | -20~+50°C（高于 40°C 时需降额运行） |
| 冷却方式 | 自然对流 |
| 环境湿度 | <90%，月平均最低气温 25°C，表面无结露 |
| 污染等级 | 低于 III 级 |
| 安装 | 壁挂式 |
| 接线 | 上进线（壁挂式） |
| 防护等级 | IP66 |
2L: 单相 3L: 三相三线 4L: 三相四线
0.4: 400V
补偿容量：15Kvar
增强型静止无功发生器 IP66 —— YI 品牌名称
动态电压调节装置（AVC）
一句话：专门用来“稳电压”的设备
- APF 是“电流清洁工”
- SVG 是“无功调节器”
- 那么👉 AVC 是“电压稳压器（工业级）”
AVC和SVG的关系，AVC 是“大脑”,它负责：
- 判断电压高低
- 计算需要多少无功
- 发指令给 SVG
简单理解：
AVC = 控制策略系统
SVG = 功率输出设备
👉 很多项目里：AVC + SVG 是配套使用的
AVC
动态电压调节器
电压暂降校正、浪涌校正、连续电压调节与负载电压补偿
动态电压调节器（AVC）是一种用于调节和稳定电力系统电压的电子设备。AVC 主要用于控制电力系统中的无功功率，同时还具备额外功能以调节系统电压。
AVC 采用先进的控制算法和数字信号处理技术，能够检测系统中的电压波动和谐波，并快速响应进行校正。它们还可提供电压调节和功率因数校正，从而降低能耗、提高系统效率。
AVC 常用于对电力供应稳定性要求极高的场景，如数据中心、医院及工业设施。同时，也可应用于可再生能源系统，以提升电力供应的稳定性和效率。
总体而言，动态电压调节器是调节和稳定电力系统电压的高性能解决方案，能够带来多重好处，包括提高电压稳定性、降低功率损耗、改善功率因数以及谐波治理。

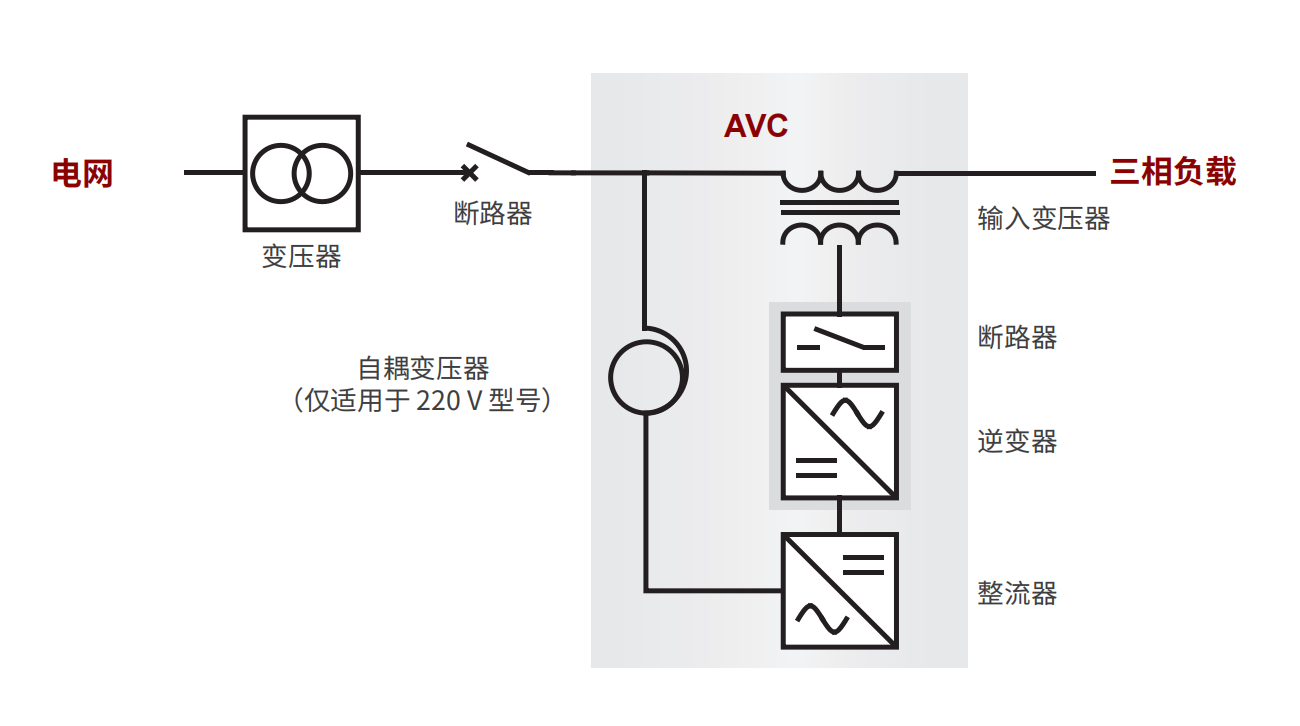

AVC 由两个转换器组成，这两个转换器不直接位于负载与电网之间的电流路径上。电压校正是通过在电网与敏感负载之间的变压器绕组注入校正电压来实现的。这种配置提供了一种高效且有效的电压校正方法，同时降低了对负载产生负面影响的风险。
AVC 不需要电池，因为在电压暂降期间，它从电网中获取额外能量来补偿所需的校正电压。由于无需电池相关的持续维护成本，AVC 系统的整体使用成本非常低。
此外，AVC 内部还包含冗余旁路系统，当发生过载或内部故障时，能够确保负载继续由电网供电，从而保证系统的可靠性。
| 项目 | 规格参数 | |
|---|---|---|
| 容量 | ||
| 单相 | 15-50KVA | 60KVA-1800KVA(RND) |
| 三相 | 30KVA-500KVA | 600KVA-3600KVA(RND) |
| 电力系统 | 三相380V+N(3相4线)接地中性参考(TN-S) | |
| 输入 | ||
| 范围 | 220V应用范围176-264V 380V应用范围304-456V | |
| 最大供电电压 | 130% | |
| 频率 | 50Hz/60Hz±5Hz | |
| 响应时间 | 10ms | |
| 谐波 | THDv<3% | |
| 输出 | ||
| 电压 | 220V/380V | |
| 调节模式 | 无接触 | |
| 等效阻抗 | <4%(型号特定) | |
| 控制 | 每相独立控制 | |
| 部分补偿额条件 | 80%负载时功率因数1.0，100%负载时功率因数0.8 | |
| 功率因数 | 0滞后到0.9超前 | |
| 峰值因数 | 300% | |
| 从100%电压下的过载能力 | 150%负载，持续21秒，每500秒一次 | |
| 性能 | ||
| 效率 | 通常>95% | |
| 电压暂降校正响应 | 初始<250微秒完成<1/2个周期 | |
| 电压调节精度 | 通常<±0.5%，最大值±2% | |
| 电压暂降校正精度 | ±4% | |
| 连续调节范围 | ±10% | |
| 电压暂降校正性能 | 60%到100%负载，持续30秒 | |
| 三相电压暂降 | 50%到90%负载，持续10秒 | |
| 单相电压暂降 | 40%到100%负载，持续10秒 | |
| 部分补偿额条件 | 80%负载时功率因数1.0/100%负载时功率因数0.8 | |
| 过载保护 | ||
| 旁路 | 手动旁路，自动旁路 | |
| 容量 | 型号额定值的100%(KVA) | |
| 最大过载 | 120%负载，持续60秒 150%负载，持续15秒 1500%负载，持续1秒 | |
| 转换时间 | 到旁路<0.5毫秒/逆变<250毫秒 | |
| 等效阻抗 | 旁路<2.5%典型值 | |
| 注入变压器 | ||
| 变压器类型 | 干式 | |
| 绝缘 | IEC 60085热等级200 | |
| 频率 | 50Hz/60Hz | |
| 接线组别 | Diii(delta+3个独立绕组) | |
| 保护 | ||
| 保护 | 输入过/欠压保护，输出过/欠压保护，输入过流保护，变压器过温保护，过载保护 | 内部 |
| 显示 | ||
| 7英寸触摸屏 | 参数控制、电源信息、故障日志、历史曲线等 | |
| 环境 | ||
| 环境温度范围 | 0℃to50℃(32°Fto122°F) | |
| 温度限额 | 在40°C以上，每°C以2%的负荷限额至最高50°C | |
| 工作海拔 | <1000m无降额 | |
| 海拔降额 | 1500米以上每100米1%，最大2000米 | |
| 逆变冷却 | 强制通风 | |
| 变压器冷却 | 自然对流 | |
| 湿度 | <95%，不结露 | |
| 污染等级 | 2 | |
| 噪音 | <75dBA@1m | |
| 环境温度 | -25~+45℃ | |
| 存储温度 | -30~+70℃ | |
| 防护等级 | IP54 | |
恒压恒频电源（CVCF）
一句话解释：不管外部电网怎么乱，它输出永远稳定。
你可以理解为：🔋 “超级稳的工业电源”
工作原理步骤
第一步：整流，外部交流电 → 变成直流电（电网再乱，也先切断关系）
第二步：直流稳压，通过 DC 母线滤波、储能形成稳定直流电
第三步：逆变，用 IGBT / 功率模块把直流电重新“造”成：
- 指定电压
- 指定频率
- 正弦波完美波形
对电源要求极高应用场景：
- 航空地面电源
- 雷达系统
- 实验室设备
- 半导体生产线
- 军工设备
CVCF
稳频稳压装置
稳定电压和频率
- 85-270 VAC，单相，2 线 + 地线
- 35-70Hz
- 校正时间：10 毫秒
- 输出精度：±0.5%
- 输出波形失真：THD < 3%
- 功率因数：PF > 0.99
- 频率保护
- 兼容发电机
| 参数 | 功率评级 | 5KVA | 10KVA |
|---|---|---|---|
| 输入电压 | 额定电压 | 230VAC 单相，两线，+ 地线 | |
| 电压范围 | 85-270VAC | ||
| 频率 | 35-70Hz | ||
| 输出电压 | 电压 | 220V/230V/240V ± 0.5% | |
| 校正时间 | 10ms | ||
| 电压精度 | ±0.5% | ||
| 输出波形失真 | THD<3% | ||
| 输出频率 | 50/60Hz | ||
| 功率因数 | PF>0.99 | ||
| 保护 | 自动旁路 | 是 | |
| 手动旁路 | 是 | ||
| 输入欠压 | 80±1V | ||
| 输入过压 | 280±3V | ||
| 输出欠压 | 184V/@220V / 192V/@230 / 201V/@240V | ||
| 输出过压 | 246V/@220V / 250V/@230V / 260V/@240V | ||
| 过温 | 模块：80°C 保护 / 65°C 恢复 | ||
| 输出过载 | 110%~<120% - 5秒（3次），120%~<150% - 2秒（3次），>150% 立即切断 | ||
| 显示/指示 | 显示模式 | LCD/LED | |
| 通讯 | RS485 | ||
| 物理参数 | 效率 | 优于 95% | |
| 冷却方法 | 强制冷却 | ||
| 防护等级 | IP20 | ||
| 温度 | 0-45°C | ||
| 湿度 | 0-95%（环境湿度 - 无冷凝） | ||
| 噪音 | <60dB | ||
| 产品尺寸 | 501*328*128.5 mm | 580*358*128.5 mm | |
| 运输尺寸 | 590*440*240 mm | 670*470*240 mm | |
| 产品重量 / 运输重量 | 10KG / 12KG | 12KG / 14KG | |
